Messingdraht
Wählen Sie die verschiedenen Informationskategorien aus, um eine personalisierte PDF-Datei zu erstellen.

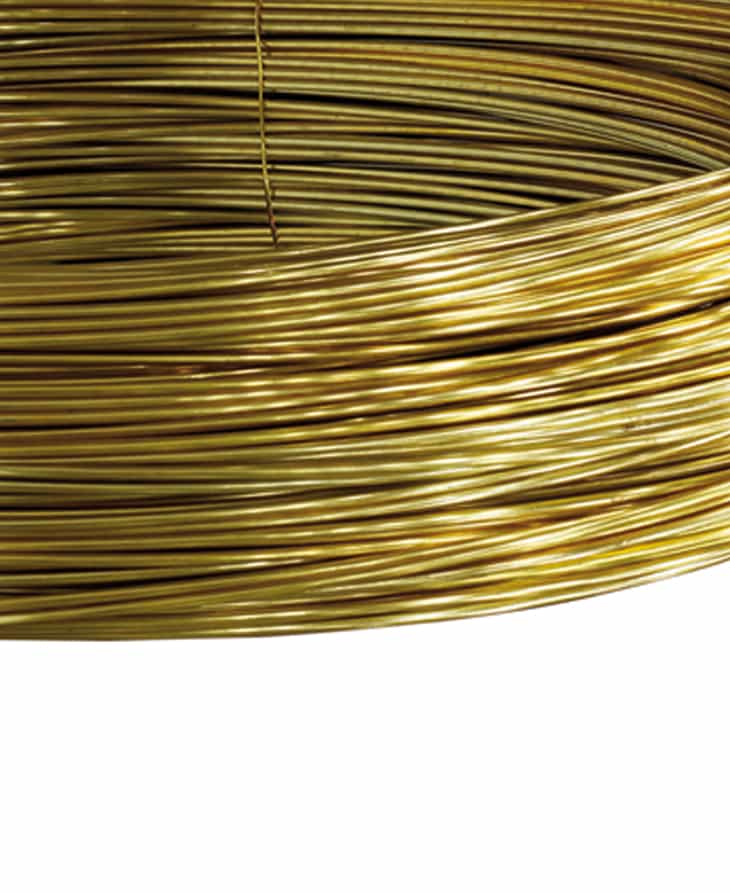

Bronmetal liefert CuZn-Messingdraht auf Rollen zum Kaltprägen.
Geglühte, halbharte und harte Ausführung.
Das Messing wird durch die Legierung von Kupfer mit Zinn gewonnen und hat je nach dem Anteil der einzelnen Metalle unterschiedliche Qualitäten/Eigenschaften. Zusätzlich können noch andere Materialien einfließen, wodurch sich Kombinationen ergeben, die an unterschiedliche Bedürfnisse angepasst sind.
Die Formbarkeit des Messing hängt von der Temperatur und den Anteilen der Bestandteile beim Mischen ab.
Haupteigenschaften von Messing:
- Es hat eine höhere Zerspanbarkeit und Formbarkeit als andere Legierungen.
- Beständigkeit gegen Abnutzung.
- Guter elektrischer Leiter.
- Ausgezeichnete Schweißeigenschaften.
- Messing ist ein leicht wiederverwertbares Metall, dessen Abfall leicht getrennt und unbegrenzt wieder eingeschmolzen werden kann.
- Seine Eigenschaften bleiben bei auch bei extremen Temperaturen, zwischen -100 und 200 ºC unverändert, und es wird durch Lichteinwirkung nicht degradiert.
- Es hat eine hohe Korrosions- und Oxidationsbeständigkeit, selbst bei Salzeinwirkung.
Grenzabmaße für den Durchmesser von Runddraht
Durchmesser (Nennmaß) | Grenzabmaße | |||||
---|---|---|---|---|---|---|
über | bis | Klasse A | Klasse B | Klasse C | Klasse D | Klasse E |
– | 0,25 | ± 0,005 | – | – | 0 | 0 |
-0,025 | -0,006 | |||||
0,25 | 0,5 | ± 0,008 | – | – | 0 | 0 |
-0,03 | -0,010 | |||||
0,5 | 1,0 | ± 0,012 | – | – | 0 | 0 |
-0,03 | -0,014 | |||||
1,0 | 2,0 | ± 0,02 | 0 | 0 | 0 | 0 |
-0,10 | -0,06 | -0,04 | -0,025 | |||
2,0 | 4,0 | ± 0,03 | 0 | 0 | 0 | 0 |
-0,10 | -0,06 | -0,04 | -0,025 | |||
4,0 | 6,0 | ± 0,04 | 0 | 0 | 0 | 0 |
-0,12 | -0,08 | -0,05 | -0,030 | |||
6,0 | 10,0 | ± 0,06 | 0 | 0 | 0 | 0 |
-0,15 | -0,09 | -0,06 | -0,036 | |||
10,0 | 18,0 | ± 0,08 | 0 | 0 | 0 | 0 |
-0,18 | -0,11 | -0,07 | -0,043 |
BLEIFREIES MESSING
EN | DIN | ASTM | BS | JIS | SN | ||
---|---|---|---|---|---|---|---|
Kurzzeichen | Nummer | Kurzzeichen | Nummer | ||||
CuZn5 | CW500L | CuZn5 | 2.0220 | C21000 | – | C2100 | CuZn5 |
CuZn10 | CW501L | CuZn10 | 2.0230 | C22000 | CZ101 | C2200 | CuZn10 |
CuZn15 | CW502L | CuZn15 | 2.0240 | C23000 | CZ102 | C2300 | CuZn15 |
CuZn20 | CW503L | CuZn20 | 2.0250 | C24000 | CZ103 | C2400 | CuZn20 |
CuZn28 | CW504L | CuZn28 | 2.0261 | – | – | . | CuZn28 |
CuZn30 | CW505L | CuZn30 | 2.0265 | C26000 | CZ106 | C2600 | CuZn30 |
CuZn33 | CW506L | CuZn33 | 2.0280 | C26800 | CZ107 | C2680 | – |
CuZn36 | CW507L | CuZn36 | 2.0335 | C27000 | CZ108 | C2700 | CuZn36 |
CuZn37 | CW508L | CuZn37 | 2.0321 | C27200 | CZ108 | C2700 | CuZn37 |
CuZn40 | CW509L | CuZn40 | 2.0360 | C28000 | CZ109 | C2800 | CuZn40 |
BLEIHALTIGES MESSING
EN | DIN | ASTM | BS | JIS | SN | ||
---|---|---|---|---|---|---|---|
Kurzzeichen | Nummer | Kurzzeichen | Nummer | ||||
CuZn37Pb0,5 | CW604N | CuZn37Pb0,5 | 2.0332 | C33500 | – | – | CuZn37Pb0,5 |
CuZn35Pb1 | CW600N | CuZn36Pb1,5 | 2.0331 | C34000 | CZ118 | C3501 | CuZn36Pb1 |
CuZn35Pb2 | CW601N | CuZn36Pb1,5 | 2.0331 | C34200 | CZ119 | – | CuZn35Pb2 |
C34500 | CZ131 | ||||||
CuZn37Pb1 | CW605N | – | – | C35000 | CZ131 | C3501 | – |
CuZn37Pb2 | CW606N | – | – | C35300 | CZ131 | C3601 | CuZn37Pb2 |
CuZn36Pb2As | CW602N | – | – | C35330 | CZ132 | – | – |
CuZN36Pb3 | CW603N | 2.0375 | CuZn36Pb3 | C36000 | CZ124 | C3601 | CuZn36Pb3 |
C3602 | |||||||
CuZn38Pb4 | CW609N | – | – | – | CZ121/4 | C3605 | – |
CuZn39Pb0,5 | CW610N | CuZn39Pb0,5 | 2.0372 | C36500 | CZ123 | – | CuZn39Pb0,5 |
CuZn38Pb1 | CW607N | – | – | C37000 | CZ129 | C3501 | CuZn38Pb1 |
CuZn38Pb2 | CW608N | – | – | C37700 | CZ128 | – | CuZn38Pb2 |
CuZn39Pb2 | CW612N | CuZn39Pb2 | 2.0380 | C37700 | CZ128 | C3771 | CuZn39Pb2 |
CuZn40Pb2 | CW617N | CuZn40Pb2 | 2.0402 | C37800 | CZ120 | C3603 | CuZn40Pb2 |
C38000 | C3604 | ||||||
CuZn43Pb2Al | CW624N | CuZn44Pb2 | 2.0410 | C38000 | – | – | – |
CuZn39Pb3 | CW614N | CuZn39Pb3 | 2.0401 | C38500 | CZ121/3 | C3603 | CuZn39Pb3 |
C3604 | |||||||
CuZn40Pb1Al | CW616N | – | – | – | – | – | CuZn40Pb1 |
CuZn42PbAl | CW621N | – | – | – | – | – | – |
CuZn39Pb1 | CW719R | CuZn38Sn1 | 3.0530 | C46400 | CZ133 | – | CuZn38Sn1 |
CuZn31Si | CW708R | CuZn31Si | 2.0490 | – | – | – | – |
CuZn37Mn3Al2PbSi | CW713R | CuZn40Al2 | 2.0550 | C67410 | CZ 135 | – | CuZn40Al2 |
CuZn35Ni3Mn2AlPb | CW710R | CuZn35Ni | 2.0540 | – | – | – | – |
CuZn40Mn1Pb1 | CW720R | CuZn40Mn1Pb | 2.0580 | – | CZ136 | – | CuZn40Mn1Pb1 |
CuZn40Mn2Fe1 | CW723R | CuZn42Mn2 | 2.0572 | – | – | – | CuZn42Mn2 |
CuZn20Al2As | CW702R | CuZn20Al2 | 2.0460 | C68700 | CZ110 | C6870 | – |
KUPFER-ZINK LEGIERUNGEN
Werkstoffbezeichnung | Zusammensetzung in % (Massenanteil) | Dichte g/cm3 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Kurzzeichen | Nummer | Element | Cu | Al | Fe | Ni | Pb | Sn | Zn | Gesamt andere | Ca. |
CuZn10 | CW501L | mín. | 89,0 | – | – | – | – | – | Rest | – | 8,8 |
máx. | 91,0 | 0,02 | 0,05 | 0,3 | 0,05 | 0,1 | – | 0,1 | |||
CuZn15 | CW502L | mín. | 84,0 | – | – | – | – | – | Rest | – | 8,8 |
máx. | 86,0 | 0,02 | 0,05 | 0,3 | 0,05 | 0,1 | – | 0,1 | |||
CuZn20 | CW503L | mín. | 79,0 | – | – | – | – | – | Rest | – | 8,7 |
máx. | 81,0 | 0,02 | 0,05 | 0,3 | 0,05 | 0,1 | – | 0,1 | |||
CuZn30 | CW505L | mín. | 69,0 | – | – | – | – | – | Rest | – | 8,5 |
máx. | 71,0 | 0,02 | 0,05 | 0,3 | 0,05 | 0,1 | – | 0,1 | |||
CuZn36 | CW507L | mín. | 63,5 | – | – | – | – | – | Rest | – | 8,4 |
máx. | 65,5 | 0,02 | 0,05 | 0,3 | 0,05 | 0,1 | – | 0,1 | |||
CuZn37 | CW508L | mín. | 62,0 | – | – | – | – | – | Rest | – | 8,4 |
máx. | 64,0 | 0,05 | 0,1 | 0,3 | 0,1 | 0,1 | – | 0,1 |
KUPFER- ZINK- BLEI LEGIERUNGEN
Werkstoffbezeichnung | Zusammensetzung in % (Massenanteil) | Dichte g/cm3 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Kurzzeichen | Nummer | Element | Cu | Al | Fe | Ni | Pb | Sn | Zn | Gesamt andere | Ca. |
CuZn35Pb1 | CW600M | mín. | 62,5 | – | – | – | 0,8 | – | Rest | – | 8,5 |
máx. | 64,0 | 0,05 | 0,1 | 0,3 | 1,6 | 0,1 | – | 0,1 | |||
CuZn35Pb2 | CW601N | mín. | 62,0 | – | – | – | 1,6 | – | Rest | – | 8,5 |
máx. | 63,5 | 0,05 | 0,1 | 0,3 | 2,5 | 0,1 | – | 0,1 | |||
CuZn36Pb3 | CW603N | mín. | 60,0 | – | – | – | 2,5 | – | Rest | – | 8,5 |
máx. | 62,0 | 0,05 | 0,3 | 0,3 | 3,5 | 0,2 | – | 0,2 | |||
CuZn37Pb2 | CW606N | mín. | 61,0 | – | – | – | 1,6 | – | Rest | – | 8,4 |
máx. | 62,0 | 0,05 | 0,2 | 0,3 | 2,5 | 0,2 | – | 0,2 | |||
CuZn38Pb2 | CW608N | mín. | 60,0 | – | – | – | 1,6 | – | Rest | – | 8,4 |
máx. | 61,0 | 0,05 | 0,2 | 0,3 | 2,5 | 0,2 | – | 0,2 | |||
CuZn38Pb4 | CW609N | mín. | 57,0 | – | – | – | 3,5 | – | Rest | – | 8,4 |
máx. | 59,0 | 0,05 | 0,3 | 0,3 | 4,2 | 0,3 | – | 0,2 | |||
CuZn39Pb0,5 | CW610N | mín. | 59,0 | – | – | – | 0,2 | – | Rest | – | 8,4 |
máx. | 60,5 | 0,05 | 0,2 | 0,3 | 0,8 | 0,2 | – | 0,2 | |||
CuZn39Pb2 | CW612N | mín. | 59,0 | – | – | – | 1,6 | – | Rest | – | 8,4 |
máx. | 60,0 | 0,05 | 0,3 | 0,3 | 2,5 | 0,3 | – | 0,2 | |||
CuZn39Pb3 | CW614N | mín. | 57,0 | – | – | – | 2,5 | – | Rest | – | 8,4 |
máx. | 59,0 | 0,05 | 0,3 | 0,3 | 3,5 | 0,3 | – | 0,2 | |||
CuZn40Pb2 | CW617N | mín. | 57,0 | – | – | – | 1,6 | – | Rest | – | 8,4 |
máx. | 59,0 | 0,05 | 0,3 | 0,3 | 2,5 | 0,3 | – | 0,2 |
Bezeichnung | Nenndicke | Zugfestigkeit Rm N/mm2 |
Dehngrenze 0,2% Rp0.2 N/mm2 Ca. |
Bruchdehnung | Härte HV |
Frühere Zustandsbeschreibung (rein informative Angaben) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A100mm % mín. |
A11.3 % mín. |
A % mín. |
||||||||||||
Werkstoff | von | über | bis | mín. | máx. | |||||||||
Kurzzeichen | Nummer | Zustand | mín. | máx. | ||||||||||
CuZn10 | CW501L | M | Alle Maße | Wie gefertigt | ||||||||||
R290 | 0,1 | – | 0,5 | 290 | 390 | (140) | (25) | – | – | – | – | hart | ||
R280 | – | 0,5 | 1,5 | 280 | 380 | (130) | 30 | – | – | – | – | |||
R270 | – | 1,5 | 4 | 270 | 370 | (130) | 35 | – | – | – | – | |||
H070 | 1,5 | – | 4 | – | – | – | – | – | – | 70 | 120 | |||
R240 | – | 4 | 20 | 240 | 340 | (120) | – | 35 | 40 | – | – | |||
R380 | 0,5 | – | 1,5 | 380 | 480 | (260) | (8) | – | – | – | – | 1/4 hart | ||
R350 | – | 1,5 | 4 | 350 | 450 | (240) | (12) | – | – | – | – | |||
H115 | 1,5 | – | 4 | – | – | – | – | – | – | 115 | 145 | |||
R330 | – | 4 | 20 | 330 | 430 | (230) | – | (15) | (20) | – | – | |||
H105 | – | 4 | 20 | – | – | – | – | – | – | 105 | 135 | |||
R470 | 0,5 | – | 1,5 | 470 | 570 | (390) | – | – | – | – | – | 1/2 hart | ||
R440 | – | 1,5 | 4 | 440 | 540 | (370) | – | – | – | – | – | |||
H135 | 1,5 | – | 4 | – | – | – | – | – | – | 135 | 165 | |||
R410 | – | 4 | 20 | 410 | 510 | (350) | – | – | – | – | – | |||
H125 | – | 4 | 20 | – | – | – | – | – | – | 125 | 155 | |||
R570 | 0,5 | – | 1,5 | 570 | – | (560) | – | – | – | – | – | hart | ||
R530 | – | 1,5 | 4 | 530 | – | (520) | – | – | – | – | – | |||
H155 | 1,5 | – | 4 | – | – | – | – | – | – | 155 | – | |||
CuZn15 CuZn20 |
CW502L CW503L |
M | Alle Maße | Wie gefertigt | ||||||||||
R310 | 0,1 | – | 0,5 | 310 | 410 | (140) | (25) | – | – | – | – | hart | ||
R300 | – | 0,5 | 1,5 | 300 | 400 | (140) | 25 | – | – | – | – | |||
R290 | – | 1,5 | 4 | 290 | 390 | (140) | 30 | – | – | – | – | |||
H070 | 1,5 | – | 4 | – | – | – | – | – | – | 70 | 125 | |||
R260 | – | 4 | 20 | 260 | 360 | (120) | – | 40 | 45 | – | – | |||
H065 | – | 4 | 20 | – | – | – | – | – | – | 65 | 120 | |||
R400 | 0,5 | – | 1,5 | 400 | 500 | (270) | (10) | – | – | – | – | 1/4 hart | ||
R370 | – | 1,5 | 4 | 370 | 470 | (250) | (14) | – | – | – | – | |||
H120 | 1,5 | – | 4 | – | – | – | – | – | – | 120 | 150 | |||
R360 | – | 4 | 20 | 360 | 460 | (250) | – | -18 | -20 | – | – | |||
H115 | – | 4 | 20 | – | – | – | – | – | – | 115 | 145 | |||
R480 | 0,5 | – | 1,5 | 480 | 580 | (400) | – | – | – | – | – | 1/2 hart | ||
R450 | – | 1,5 | 4 | 450 | 550 | (380) | (3) | – | – | – | – | |||
H140 | 1,5 | – | 4 | – | – | – | – | – | – | 140 | 170 | |||
R430 | – | 4 | 20 | 430 | 530 | (360) | (6) | – | – | – | – | |||
H135 | – | 4 | 20 | – | – | – | – | – | – | 135 | 165 | |||
R600 | 0,1 | – | 0,5 | 600 | – | (590) | – | – | – | – | – | hart | ||
R580 | – | 0,5 | 1,5 | 580 | – | (570) | – | – | – | – | – | |||
R540 | – | 1,5 | 4 | 540 | – | (530) | – | – | – | – | – | |||
H165 | 1,5 | 4 | – | – | – | – | – | – | 165 | – | ||||
CuZn30 | CW505L | M | Alle Maße | Wie gefertigt | ||||||||||
R350 | 0,1 | – | 0,5 | 350 | 450 | (160) | (30) | – | – | – | – | hart | ||
R340 | – | 0,5 | 1,5 | 340 | 440 | (150) | 35 | – | – | – | – | |||
R310 | – | 1,5 | 4 | 310 | 410 | (140) | 40 | – | – | – | – | |||
R300 | – | 4 | 20 | 300 | 400 | (130) | – | 45 | 50 | – | – | |||
H065 | 1,5 | – | 20 | – | – | – | – | – | – | 65 | 115 | |||
R430 | 0,1 | – | 0,5 | 430 | 530 | (240) | (10) | – | – | – | – | 1/8 hart | ||
R410 | – | 0,5 | 1,5 | 410 | 510 | (230) | (14) | – | – | – | – | |||
R380 | – | 1,5 | 4 | 380 | 480 | (220) | (12) | – | – | – | – | |||
H095 | 1,5 | – | 4 | – | – | – | – | – | – | 95 | 135 | |||
R360 | – | 4 | 20 | 360 | 460 | (210) | – | (22) | -25 | – | – | |||
H085 | – | 4 | 20 | – | – | – | – | – | – | 85 | 130 | |||
R520 | 0,1 | – | 0,5 | 520 | 620 | (340) | – | – | – | – | – | 1/4 hart | ||
R500 | – | 0,5 | 1,5 | 500 | 600 | (330) | – | – | – | – | – | |||
R460 | – | 1,5 | 4 | 460 | 560 | (310) | (7) | – | – | – | – | |||
H125 | 1,5 | – | 4 | – | – | – | – | – | – | 125 | 160 | |||
R440 | – | 4 | 8 | 440 | 540 | (290) | – | (10) | – | – | – | |||
H120 | – | 4 | 8 | – | – | – | – | – | – | 120 | 155 | |||
R610 | 0,1 | – | 0,5 | 610 | 710 | (500) | – | – | – | – | – | 1/2 hart | ||
R590 | – | 0,5 | 1,5 | 590 | 690 | (480) | – | – | – | – | – | |||
R540 | – | 1,5 | 4 | 540 | 640 | (440) | – | – | – | – | – | |||
H150 | 1,5 | – | 4 | – | – | – | – | – | – | 150 | 180 | |||
R530 | – | 4 | 8 | 530 | 630 | (440) | – | – | – | – | – | |||
H145 | – | 4 | 8 | – | – | – | – | – | – | 145 | 175 | |||
R700 | 0,1 | – | 0,5 | 700 | 800 | (680) | – | – | – | – | – | hart | ||
R670 | – | 0,5 | 1,5 | 670 | 770 | (650) | – | – | – | – | – | |||
R620 | – | 1,5 | 4 | 620 | 720 | (600) | – | – | – | – | – | |||
H170 | 1,5 | – | 4 | – | – | – | – | – | – | 170 | 200 | |||
R800 | 0,1 | – | 0,5 | 800 | – | (810) | – | – | – | – | – | federhart | ||
R750 | – | 0,5 | 1,5 | 750 | – | (760) | – | – | – | – | – | |||
R700 | – | 1,5 | 4 | 700 | – | (710) | – | – | – | – | – | |||
H195 | 1,5 | – | 4 | – | – | – | – | – | – | 195 | – | |||
CuZn36 CuZn37 |
CW507L CW508L |
M | Alle Maße | Wie gefertigt | ||||||||||
R360 | 0,1 | – | 0,5 | 360 | 450 | (160) | (30) | – | – | – | – | hart | ||
R330 | – | 0,5 | 1,5 | 330 | 420 | (150) | 33 | – | – | – | – | |||
R300 | – | 1,5 | 4 | 300 | 380 | (140) | 35 | – | – | – | – | |||
H070 | 1,5 | – | 4 | – | – | – | – | – | – | 70 | 105 | |||
R280 | – | 4 | 20 | 280 | 370 | (130) | – | 40 | 45 | – | – | |||
H065 | – | 4 | 20 | – | – | – | – | – | – | 60 | 100 | |||
R420 | 0,5 | – | 1,5 | 420 | 510 | (280) | (12) | – | – | – | – | 1/8 hart | ||
R380 | – | 1,5 | 4 | 380 | 480 | (260) | (16) | – | – | – | – | |||
H105 | 1,5 | – | 4 | – | – | – | – | – | – | 105 | 140 | |||
R370 | – | 4 | 20 | 370 | 470 | (250) | – | (20) | (25) | – | – | |||
H095 | – | 4 | 20 | – | – | – | – | – | – | 95 | 135 | |||
R510 | 0,5 | – | 1,5 | 510 | 610 | (420) | – | – | – | – | – | 1/4 hart | ||
R470 | – | 1,5 | 4 | 470 | 570 | (390) | (5) | – | – | – | – | |||
H130 | 1,5 | – | 4 | – | – | – | – | – | – | 130 | 160 | |||
R460 | – | 4 | 8 | 460 | 560 | (380) | – | (8) | – | – | – | |||
H135 | – | 4 | 8 | – | – | – | – | – | – | 135 | 165 | |||
R610 | 0,5 | – | 1,5 | 610 | 750 | (610) | – | – | – | – | – | 1/2 hart / hart | ||
R560 | – | 1,5 | 4 | 560 | 700 | (570) | – | – | – | – | – | |||
H160 | 1,5 | – | 4 | – | – | – | – | – | – | 160 | 190 | |||
R550 | – | 4 | 8 | 550 | 680 | (550) | – | – | – | – | – | |||
H155 | – | 4 | 8 | – | – | – | – | – | – | 155 | 185 | |||
R800 | 0,1 | – | 0,5 | 800 | – | (810) | – | – | – | – | – | federhart | ||
R750 | – | 0,5 | 1,5 | 750 | – | (760) | – | – | – | – | – | |||
R700 | – | 1,5 | 4 | 700 | – | (710) | – | – | – | – | – | |||
H190 | 1,5 | – | 4 | – | – | – | – | – | – | 190 | – | |||
CuZn35Pb1 CuZn35Pb2 |
CW600N CW601N |
M | Alle Maße | Wie gefertigt | ||||||||||
R380 | 0,5 | – | 1,5 | 380 | – | (200) | – | – | – | – | – | 1/2 hart | ||
R380 | – | 1,5 | 8,0 | 380 | – | (200) | 18 | 20 | – | – | – | |||
H120 | 1,5 | – | 8,0 | – | – | – | – | – | – | 120 | 150 | |||
R370 | – | 8,0 | 20,0 | 370 | – | (200) | – | – | 25 | – | – | |||
H110 | – | 8,0 | 20,0 | – | – | – | – | – | – | 110 | 140 | |||
R450 | 0,5 | – | 1,5 | 450 | – | (320) | – | – | – | – | – | hart | ||
R450 | – | 1,5 | 4,0 | 450 | – | (320) | 6 | – | – | – | – | |||
H155 | 1,5 | – | 4,0 | – | – | – | – | – | – | 155 | 185 | |||
R450 | – | 4,0 | 8,0 | 450 | – | (320) | – | 10 | – | – | – | |||
H145 | – | 4,0 | 8,0 | – | – | – | – | – | – | 145 | 175 | |||
R440 | – | 8,0 | 14,0 | 440 | – | (320) | – | – | 15 | – | – | |||
H140 | – | 8,0 | 14,0 | – | – | – | – | – | – | 140 | 170 | |||
R540 | 0,5 | – | 4,0 | 540 | – | (480) | – | – | – | – | – | federhart | ||
H165 | 1,5 | – | 4,0 | – | – | – | – | – | – | 165 | – | |||
CuZn36Pb3 CuZn37Pb2 |
CW603N CW606N |
M | Alle Maße | Wie gefertigt | ||||||||||
R380 | 0,5 | – | 1,5 | 380 | – | (180) | – | – | – | – | – | 1/4 hart | ||
R370 | – | 1,5 | 4,0 | 370 | – | (180) | 15 | – | – | – | – | |||
H100 | 1,5 | – | 4,0 | – | – | – | – | – | – | 100 | 130 | |||
R360 | – | 4,0 | 20,0 | 360 | – | (180) | – | 15 | 20 | – | – | |||
H090 | – | 4,0 | 20,0 | – | – | – | – | – | – | 90 | 125 | |||
R440 | 0,5 | – | 1,5 | 440 | – | (300) | – | – | – | – | – | 1/2 hart | ||
R420 | – | 1,5 | 4,0 | 420 | – | (280) | 6 | – | – | – | – | |||
H120 | 1,5 | – | 4,0 | – | – | – | – | – | – | 120 | 150 | |||
R410 | – | 4,0 | 8,0 | 410 | – | (280) | – | 10 | – | – | – | |||
H115 | – | 4,0 | 8,0 | – | – | – | – | – | – | 115 | 145 | |||
R400 | – | 8,0 | 20,0 | 400 | – | (280) | – | – | 15 | – | – | |||
H110 | – | 8,0 | 20,0 | – | – | – | – | – | – | 110 | 140 | |||
R500 | 1,5 | – | 4,0 | 500 | – | (380) | (3) | – | – | – | – | hart | ||
H140 | 1,5 | – | 4,0 | – | – | – | – | – | – | 140 | 170 | |||
R490 | – | 4,0 | 8,0 | 490 | – | (360) | – | 6 | – | – | – | |||
R480 | – | 8,0 | 14,0 | 480 | – | (360) | – | – | 8 | – | – | |||
H130 | – | 4,0 | 14,0 | – | – | – | – | – | – | 130 | 160 | |||
R580 | 1,5 | – | 4,0 | 580 | – | (520) | – | – | – | – | – | federhart | ||
H155 | 1,5 | – | 4,0 | – | – | – | – | – | – | 155 | – | |||
CuZn38Pb2 CuZn39Pb0,5 CuZn39Pb2 | CW608N CW610N CW612N | M | Alle Maße | Wie gefertigt | ||||||||||
R400 | 0,5 | – | 1,5 | 400 | – | (200) | – | – | – | – | – | 1/4 hart | ||
R400 | – | 1,5 | 4 | 400 | – | (200) | 10 | – | – | – | – | |||
H110 | 1,5 | – | 4 | – | – | – | – | – | – | 110 | 140 | |||
R390 | – | 4 | 8 | 390 | – | (180) | – | 15 | – | – | – | |||
R380 | – | 8 | 20 | 380 | – | (180) | – | – | 20 | – | – | |||
H100 | – | 4 | 20 | – | – | – | – | – | – | 100 | 130 | |||
R450 | 0,5 | – | 1,5 | 450 | – | (300) | – | – | – | – | – | 1/2 hart | ||
R440 | – | 1,5 | 4 | 440 | – | (300) | 8 | – | – | – | – | |||
H130 | 1,5 | – | 4 | – | – | – | – | – | – | 130 | 160 | |||
R430 | – | 4 | 8 | 430 | – | (300) | – | 10 | – | – | – | |||
R420 | – | 8 | 20 | 420 | – | (300) | – | – | 15 | – | – | |||
H120 | – | 4 | 20 | – | – | – | – | – | 120 | 155 | ||||
R500 | 0,5 | – | 1,5 | 500 | – | (400) | – | – | – | – | – | hart | ||
R500 | – | 1,5 | 4 | 500 | – | (400) | 4 | – | – | – | – | |||
H150 | 1,5 | – | 4 | – | – | – | – | – | – | 150 | 180 | |||
R490 | – | 4 | 8 | 490 | – | (400) | – | 5 | – | – | – | |||
R480 | – | 8 | 14 | 480 | – | (400) | – | – | 8 | – | – | |||
H140 | – | 4 | 14 | – | – | – | – | – | – | 140 | 170 | |||
R570 | 1,5 | – | 4 | 570 | – | (520) | – | – | – | – | – | federhart | ||
H165 | 1,5 | – | 4 | – | – | – | – | – | – | 165 | – | |||
R450 | 0,5 | – | 1,5 | 450 | – | (200) | – | – | – | – | – | 1/2 hart | ||
R430 | – | 1,5 | 4 | 430 | – | (200) | 6 | – | – | – | – | |||
H130 | 1,5 | – | 4 | – | – | – | – | – | – | 130 | 165 | |||
R420 | – | 4 | 8 | 420 | – | (200) | – | 8 | – | – | – | |||
H120 | – | 4 | 8 | – | – | – | – | – | – | 120 | 155 | |||
R410 | – | 8 | 14 | 410 | – | (200) | – | – | 10 | – | – | |||
R400 | – | 14 | 20 | 400 | – | (200) | – | – | 10 | – | – | |||
H110 | – | 8 | 20 | – | – | – | – | – | – | 110 | 145 | |||
R520 | 0,5 | – | 1,5 | 520 | – | (400) | – | – | – | – | – | hart | ||
R510 | – | 1,5 | 4 | 510 | – | (400) | (4) | – | – | – | – | |||
H155 | 1,5 | – | 4 | – | – | – | – | – | – | 155 | 185 | |||
R500 | – | 4 | 8 | 500 | – | (390) | – | 6 | – | – | – | |||
R490 | – | 8 | 14 | 490 | – | (390) | – | – | 8 | – | – | |||
H145 | – | 4 | 14 | – | – | – | – | – | – | 145 | 175 | |||
R570 | 1,5 | – | 4 | 570 | – | (520) | – | – | – | – | – | federhart | ||
H170 | 1,5 | – | 4 | – | – | – | – | – | – | 170 | – |
ANMERKUNG 1 – 1 N/mm2 entspricht 1 MPa
ANMERKUNG 2 – Die Zahlen in Klammern sind keine Anforderungen dieser Norm, sondern sie sind nur zur Information angegeben.
