Band aus Legiertem Kupfer
Gewalzte Bänder oder Flachstangen aus Kupferlegierung.
Medidas:
Erhältlich in verschiedenen Legierungen
Datenblatt
Wählen Sie die verschiedenen Informationskategorien aus, um eine personalisierte PDF-Datei zu erstellen.
Walzteile aus hochwertigen Kupferlegierungen dienen für Anwendungen, bei denen eine größere Beständigkeit gegen Verschleiß und hohe Temperaturen erforderlich ist.

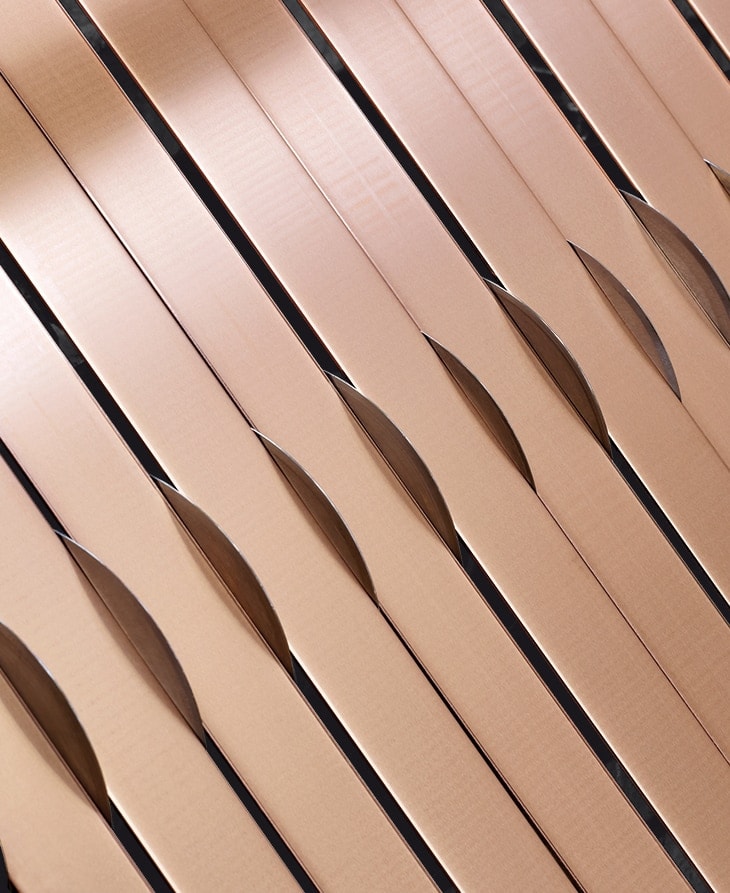

Bronmetal liefert Kupferband auf Rollen mit Dicken von 0,1 bis 6 mm.
Andere Abmessungen sind auf Anfrage erhältlich.
EN | DIN | ASTM | BS | JIS | SN | Markenbezeichnungen | ||
---|---|---|---|---|---|---|---|---|
Kurzzeichen | Nummer | Kurzzeichen | Nummer | |||||
CuBe1,7 | CW100C | CuBe1,7 | 2.1245 | C17000 | CB101 | C1700 | – | – |
CuBe2 | CW101C | CuBe2 | 2.1247 | C17200 | – | C1720 | – | Elmedur B2 |
Mallory 73 | ||||||||
CuBe | ||||||||
CuCo2Be | CW104C | CuCo2Be | 2.1285 | C17500 | C112 | – | – | Elmedur HA |
CB4 | ||||||||
Mallory 100 | ||||||||
Klasse 3 | ||||||||
NS | ||||||||
CuNi2Be | CW110C | CuNi2Be | 2.0850 | C17510 | – | – | – | – |
CuCo1Ni1Be | CW103C | – | – | – | – | – | – | Elmedur HA |
CB4 | ||||||||
Mallory 100 | ||||||||
Klasse 3 | ||||||||
NS | ||||||||
CuCr1Zr | CW106C | CuCr1Zr | 2.1293 | C18150 | CC102 | – | – | Elmedur X |
CRM16 | ||||||||
Mallory 328 | ||||||||
Klasse 2 | ||||||||
CCS/Z | ||||||||
CuZr | CW120C | CuZr | 2.1580 | C15000 | – | – | – | – |
– | – | – | – | C18000 | – | – | CuNi2SiCr | Ampco 940 |
NS5 | ||||||||
Elbrodur D | ||||||||
CuNi2Si | CW111C | CuNi2Si | 2.0855 | C64700 | – | – | – | – |
CuNi3Si | CW112C | CuNi3Si | 2.0857 | C70250 | – | – | – | – |
CuNi10Fe1Mn | CW352H | CuNi10Fe1Mn | 2.0872 | C70600 | CN102 | C7060 | – | – |
CuNi30Mn1Fe | CW354H | CuNi30Mn1Fe | 2.0882 | C71500 | CN107 | C7150 | – | – |
TuCo 80/20 | 30w3 | |||||||
TuCo 75/25 | 10w3 | |||||||
CuNi12Zn29 | CW405J | – | – | C76200 | – | – | – | – |
CuNi18Zn27 | CW410J | CuNi18Zn27 | 2.0742 | C77000 | NS107 | C7701 | – | – |
CuNi7Zn39Pb3Mn2 | CW400J | – | – | C79800 | – | – | – | – |
CuNi10Zn42Pb2 | CW402J | – | – | C79620 | NS101 | – | CuNi10Zn42Pb2 | – |
CuNi12Zn24 | CW403J | CuNi12Zn24 | 2.0730 | C75700 | NS104 | – | CuNi12Zn24 | – |
CuNi12Zn25Pb1 | CW404J | – | – | C79200 | – | – | CuNi12Zn25Pb | – |
CuNi12Zn30Pb1 | CW406J | CuNi12Zn30Pb1 | 2.0780 | C79300 | – | – | – | – |
CuNi12Zn38Mn5Pb2 | CW407J | – | – | C79860 | – | – | – | – |
CuNi18Zn19Pb1 | CW408J | CuNi18Zn19Pb1 | 2.0790 | C76300 | NS113 | – | – | – |
GRENZABMAßE FÜR DIE DICKE WARMGEWALZTER PRODUKTE
Dicke ( Nennmaß) | Grenzabmaße für die Dicke für Breitenª (Nennmasse) | |||||||
---|---|---|---|---|---|---|---|---|
Bis 700 einschließlich | über 700 bis einschließlich 1000 |
über 1000 bis einschließlich 1500 |
Über 1500 | |||||
von | bis einschliesslich | 1) | 2) | 1) | 2) | 1) | 2) | |
– | 2,5 | nach Vereinbarung | nach Vereinbarung | nach Vereinbarung | nach Vereinbarung | |||
2,5 | 5,0 | ± 0,25 | ± 0,30 | ± 0,30 | ± 0,35 | ± 0,35 | ± 0,45 | |
5,0 | 7,5 | ± 0,35 | ± 0,45 | ± 0,40 | ± 0,50 | ± 0,45 | ± 0,55 | |
7,5 | 10 | ± 0,45 | ± 0,60 | ± 0,50 | ± 0,65 | ± 0,55 | ± 0,75 | |
10 | 15 | ± 0,75 | ± 0,95 | ± 0,80 | ± 1,00 | ± 0,90 | ± 1,10 | |
15 | 25 | ± 0,95 | ± 1,20 | ± 1,05 | ± 1,30 | ± 1,30 | ± 1,60 | |
25 | 50 | ± 1,30 | ± 1,60 | ± 1,40 | ± 1,75 | ± 1,50 | ± 1,90 | |
50 | – | ± 1,50 | ± 1,90 | ± 1,65 | ± 2,05 | ± 1,80 | ± 2,20 | |
1) Für alle Werkstoffien, mit Ausnahme CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R) | ||||||||
2) Für die Legierungen CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R) |
GRENZABMAßE FÜR DIE DICKE KALTGEWALZTER PRODUKTE
Dicke ( Nennmaß) | Grenzabmaße für die Dicke für Breitenª (Nennmasse) | ||||
---|---|---|---|---|---|
über | bis | bis 350 einschließlich | über 350 bis einschließlich 700 |
über 700 bis einschließlich 1000 |
über 1000 bis einschließlich 1250 |
0.1b | 0,2 | ± 0,018 | – | – | – |
0,2 | 0,3 | ± 0,022 | ± 0,03 | ± 0,04 | – |
0,3 | 0,4 | ± 0,025 | ± 0,04 | ± 0,05 | ± 0,07 |
0,4 | 0,5 | ± 0,03 | ± 0,05 | ± 0,06 | ± 0,08 |
0,5 | 0,8 | ± 0,04 | ± 0,06 | ± 0,07 | ± 0,09 |
0,8 | 1,2 | ± 0,05 | ± 0,07 | ± 0,09 | ± 0,10 |
1,2 | 1,8 | ± 0,06 | ± 0,08 | ± 0,10 | ± 0,11 |
1,8 | 2,5 | ± 0,07 | ± 0,09 | ± 0,11 | ± 0,13 |
2,5 | 3,2 | ± 0,08 | ± 0,10 | ± 0,13 | ± 0,17 |
3,2 | 4,0 | ± 0,10 | ± 0,12 | ± 0,15 | ± 0,20 |
4,0 | 5,0 | ± 0,12 | ± 0,14 | ± 0,17 | ± 0,23 |
5,0 | 6,0 | ± 0,14 | ± 0,16 | ± 0,20 | ± 0,26 |
6,0 | 7,0 | ± 0,16 | ± 0,19 | ± 0,23 | ± 0,29 |
7,0 | 8,0 | ± 0,18 | ± 0,22 | ± 0,26 | ± 0,32 |
8,0 | 9,0 | ± 0,20 | ± 0,25 | ± 0,29 | ± 0,35 |
9,0 | 10,0 | ± 0,22 | ± 0,28 | ± 0,32 | ± 0,38 |
a Für die Legierungen CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) und CuZn20Al2As (CW702R), sind die Grenzabmaße mit dem Faktor 1,25 zu multiplizieren und die Ergebnisse auf die nächstliegenden 0,01 mm zu runden. | |||||
b Einschließlich 0,1. |
Werkstoffbezeichnung | Zusammensetzung in % (Massenanteil) | Dichte g/cm3 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Kurzzeichen | Nummer | Element | Cu | Be | Co | Cr | Fe | Mn | Ni | Pb | Si | Zr | Gesamt andere | Ca. |
CuBe2 | CW101C | mín. | Rest | 1,8 | – | – | – | – | – | – | – | – | – | 8,3 |
máx. | – | 2,1 | 0,3 | – | 0,2 | – | 0,3 | – | – | – | 0,5 | |||
CuCo1Ni1Be | CW103C | mín. | Rest | 0,4 | 0,8 | – | – | – | 0,8 | – | – | – | – | 8,8 |
máx. | – | 0,7 | 1,3 | – | 0,2 | – | 1,3 | – | – | – | 0,5 | |||
CuCo2Be | CW104C | mín. | Rest | 0,4 | 2,0 | – | – | – | – | – | – | – | – | 8,8 |
máx. | – | 0,7 | 2,8 | – | 0,2 | – | 0,3 | – | – | – | 0,5 | |||
CuCr1 | CW105C | mín. | Rest | – | – | 0,5 | – | – | – | – | – | – | – | 8,9 |
máx. | – | – | – | 1,2 | 0,08 | – | – | – | 0,1 | – | 0,2 | |||
CuCr1Zr | CW106C | mín. | Rest | – | – | 0,5 | – | – | – | – | – | 0,03 | – | 8,9 |
máx. | – | – | – | 1,2 | 0,08 | – | – | – | 0,1 | 0,3 | 0,2 | |||
CuNi1Si | CW109C | mín. | Rest | – | – | – | – | – | 1,0 | – | 0,4 | – | – | 8,8 |
máx. | – | – | – | – | 0,2 | 0,1 | 1,6 | 0,02 | 0,7 | – | 0,3 | |||
CuNi2Be | CW110C | mín. | Rest | 0,2 | – | – | – | 1,4 | – | – | – | – | 8,8 | |
máx. | – | 0,6 | 0,3 | – | 0,2 | – | 2,4 | – | – | – | 0,5 | |||
CuNi2Si | CW111C | mín. | Rest | – | – | – | – | – | 1,6 | – | 0,4 | – | – | 8,8 |
máx. | – | – | – | – | 0,2 | 0,1 | 2,5 | 0,02 | 0,8 | – | 0,3 | |||
CuZr | CW120C | mín. | Rest | – | – | – | – | – | – | – | – | 0,1 | – | 8,9 |
máx. | – | – | – | – | – | – | – | – | – | 0,2 | 0,1 |
Bezeichnung |
Dicke ( Nennmaß) mm |
Zugfestigkeit Rm N/mm2 |
Dehngrenze 0,2% Rp0.2 N/mm2 |
Bruchdehnung |
Härte
HV |
Korngröße
mm |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A50 mm
Für Dicken bis einschließlich 2,5 mm
% |
A
Für Dicken größer als 2,5 mm
% |
||||||||||||
Werkstoff |
Zustand
|
||||||||||||
Kurzzeichen | Nummer | von | Bis einschließlich | mín. | máx | mín. | máx | mín. | máx. | ||||
CuBe2 | CW101C | R410 |
1
|
15
|
410 | – | (máx. 250) | 20 | 20 | – | – | – | – |
H090 | – | – | – | – | – | 90 | 150 | – | – | ||||
R1130 |
1
|
15
|
1130 | – | (mín. 890) | 3 | 3 | – | – | – | – | ||
H340 | – | – | – | – | – | 340 | 410 | – | – | ||||
R580 |
1
|
15
|
580 | – | (mín. 510) | 8 | 8 | – | – | – | – | ||
H180 | – | – | – | – | – | 180 | 250 | – | – | ||||
R1200 |
1
|
15
|
1200 | – | (mín.980) | 2 | 2 | – | – | – | – | ||
H360 | – | – | – | – | – | 360 | 420 | – | – | ||||
CuCo1Ni1Be CuCo2Be CuNi2Be |
CW103C CW104C CW110C |
R240 |
1
|
15
|
240 | – | (máx. 220) | 20 | 20 | – | – | – | – |
H060 | – | – | – | – | – | 60 | 130 | – | – | ||||
R480 |
1
|
15
|
480 | – | (mín. 370) | 2 | 2 | – | – | – | – | ||
H140 | – | – | – | – | – | 140 | 180 | – | – | ||||
R650 |
1
|
15
|
650 | – | (mín. 500) | 8 | 8 | – | – | – | – | ||
H200 | – | – | – | – | – | 200 | 280 | – | – | ||||
R750 |
1
|
15
|
760 | – | (mín. 650) | 5 | 5 | – | – | – | – | ||
H210 | – | – | – | – | – | 210 | 290 | – | – | ||||
CuNi2Si | CW111C | R260 |
1
|
10
|
260 | – | (mín. 60) | 28 | – | – | – | – | – |
H070 | – | – | – | – | – | 70 | 100 | – | – | ||||
R490 |
1
|
10
|
490 | – | (mín. 340) | 11 | – | – | – | – | – | ||
H140 | – | – | – | – | – | 140 | 190 | – | – | ||||
R450 |
0,6
|
3
|
450 | – | (mín. 360) | 2 | – | – | – | – | – | ||
H130 | – | – | – | – | – | 130 | 180 | – | – | ||||
R640 |
0,6
|
3
|
640 | – | (mín.590) | 8 | – | – | – | – | – | ||
H170 | – | – | – | – | – | 170 | 220 | – | – |
Werkstoff | Dicke (Nennmaß)
mm |
Zugfestigkeit
Rm
N/mm2
|
Dehngrenze 0,2%
Rp0.2
N/mm2
|
Bruchdehnung de rotura | Härte | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A5 % mín. |
A10 % mín. |
AL50 % mín. |
||||||||||||
Zustand | Werkstoff-Nr. |
HV | HB | |||||||||||
Kurzzeichen | Zustand | mín. | máx. | mín. | máx. | |||||||||
nicht ausgehärtet | ausgehärtet | |||||||||||||
CuCrZr
|
2.1293 | |||||||||||||
F37 |
.60
|
desde 3 | mín. 370 | mín. 270 | 12 | – | – | – | – | – | – | |||
H125 | hasta 15 | – | – | – | – | – | 125 | 155 | 120 | 150 | ||||
F33 |
.53
|
desde 0,3 | mín. 330 | mín. 310 | 10 | – | – | – | – | – | – | |||
H95 | hasta 10 | – | – | – | – | – | 95 | 120 | 90 | 115 | ||||
F44 |
.73
|
desde 0,3 | mín. 440 | mín. 390 | 10 | – | – | – | – | – | – | |||
H140 | hasta 10 | – | – | – | – | – | 140 | 180 | 135 | 170 | ||||
F49 |
.79
|
desde 0,3 | mín. 490 | mín. 450 | 8 | – | – | – | – | – | – | |||
H155 | hasta 6 | – | – | – | – | – | 155 | 200 | 150 | 190 |
