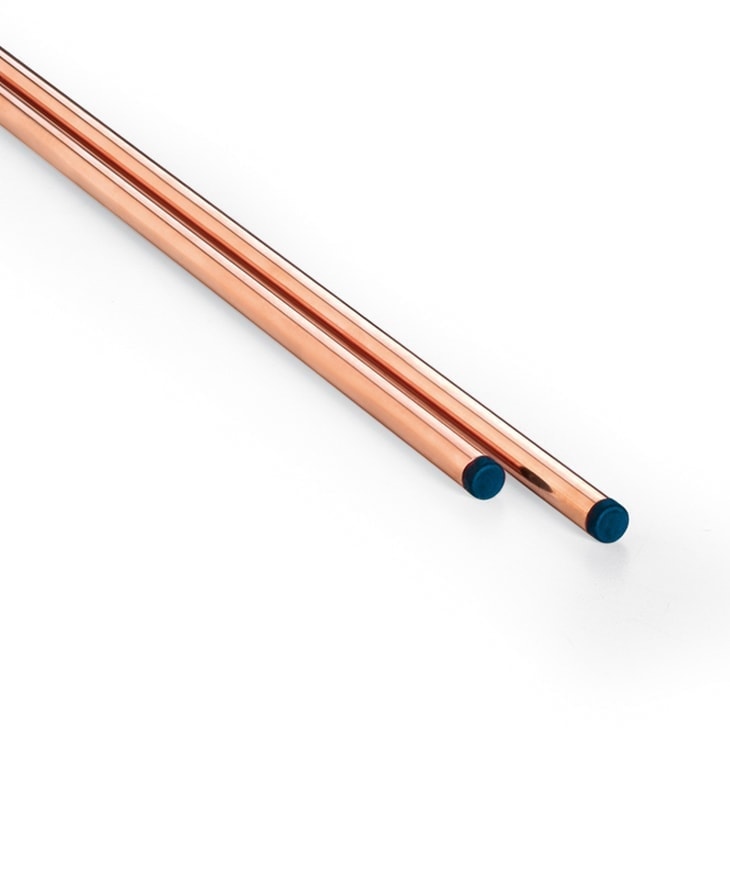

Kühlleitungsrohre. Rohre zur Anwendung in der Kältetechnik

Kupferrundrohre, spezialisiert auf Kühlsysteme und -kanäle mit einem Außendurchmesser von 3,18 bis 108 mm.

Medidas:

Außendurchmesser 3,18 bis 108 mm.

Datenblatt: Kühlleitungsrohre. Rohre zur Anwendung in der Kältetechnik

Kupferrohre für Klima- und Kühlanlagen haben gute Wärmeleitungs- und Korrosionsbeständigkeitseigenschaften, die für diese Art von Anwendungen geeignet sind. In unserem Katalog finden Sie eine breite Palette von Abmessungen von 3,18 bis 108 mm Durchmesser mit der entsprechenden Nennwandstärke. Es stehen verschiedene Lieferoptionen zur Verfügung: in geraden Längen oder in Ringen für die Kühlung von Kanälen und Geräten. Sie können auch unseren Gewichtsrechner benutzen, um das Gewicht des Produkts zu ermitteln, indem Sie das Material, das Format und die Art des Produkts sowie die Abmessungen für Ihre Bedürfnisse eingeben.

Im Bereich der technischen Datenblätter finden Sie Angaben zu den technischen Eigenschaften, Abmessungen und Toleranzen des Außendurchmessers und der Wandstärke. Um eine korrekte Anwendung zu gewährleisten, müssen sowohl die Innen- als auch die Außenflächen glatt sein, damit sich das Kühlmittel gut verteilen kann.

Bronmetal ist nach ISO 9001:2015 zertifiziert, was die Qualität im Management aller Prozesse mit dem Ziel des Wohlbefindens unserer Kunden garantiert.

OBERFLÄCHENBESCHAFFENHEIT

Die Außen- und Innenoberflächen der Rohre müssen sauber und glatt sein.. Die nach der Verdampfung des Lösungsmittels verbleibende Rückstand darf 38 gr/m² auf der Innenoberfläche nicht überschreiten.

TOLERANZEN AM WANDSTARKE ROHR SMOOTH

Außendurchmesser (Nennmaß) d		Toleranzen auf den mittleren Durchmesser
über	kleiner oder gleich	e ≤ 0,4	0,4 mm"}"> e > 0,4 mm
6	13	± 0,04	± 0,04
13	16	± 0,05	± 0,04
16	28	-	± 0,05
28	54	-	± 0,06
54	67	-	± 0,07

TOLERANZEN AM WANDSTARKE ROHR SMOOTH

Grenzabmaße	Nennaußendurchmesser d		Nennwanddicke e
Grenzabmaße	über	kleiner oder gleich	0,25 ≤ e ≤ 0,30	0,30 < e ≤ 0,35	0,35 < e ≤ 0,40	0,40 < e ≤ 0,50	0,50 < e ≤ 0,63	0,63 < e ≤ 0,80	0,80 < e ≤ 1,50	1,50 < e ≤ 2,00
Maximal zulässige Abweichung an jedem belieligen Punkt^a	6	67	± 0,025	± 0,03	± 0,03	± 0,04	± 0,05	± 0,06	± 8%^b	± 8%^b
Grenzabmaße der mittleren Dicke	6	9,52	± 0,01	± 0,01	± 0,01	± 0,015	± 0,02	± 0,02	-	-
	9,52	13	-	± 0,01	± 0,01	± 0,015	± 0,02	± 0,02	-	-
	13	16	-	-	± 0,01	± 0,015	± 0,02	± 0,02	-	-
	16	22	-	-	-	-	-	± 0,02	± 0,05	-
	22	40	-	-	-	-	-	± 0,02	± 0,05	-
	40	67	-	-	-	-	-	-	-	± 0,08
^a Wert in Prozent des nominalen Dicke.
^b Valor como porcentaje del espesor nominal.

Werkstoffbezeichnung		Zusammensetzung in % (Massenanteile)			Dichte² g/cm³
Kurzzeichen	Nummer	Element	Cu¹	P	Dichte² g/cm³
Cu-DHP	CW024A	mín.	99,90	0,015	8,9
Cu-DHP	CW024A	máx.	-	0,040	8,9
¹ Einschließlich Silber bis max 0.015%
² Nur zur Information.

Außendurchmesser (Nennmaß) d			Wanddicke (Nennmaß) e mm
Metrische Reihe	Zollreihe		Wanddicke (Nennmaß) e mm
mm	mm	in	0,80	1,00	1,25	1,50	1,65	2,00	2,50
	3,18	1/8	●
	3,97	5/32	●	●
	4,76	3/16	●
6			■ ●	●
	6,35	1/4	●	●
	7,94	5/16	●	●
8			■ ●	●
	9,52	3/8	●	●
10			■ ●	■ ●
12				■ ●
	12,70	1/2	●	■ ●
15				■ ●
	15,87	5/8		■ ●
18				■ ●
	19,06	3/4		●	■
22				■ ●
	22,23	7/8		●	■
	25,40	1		■
28						■
	28,57	1 1/8		■	■
	34,92	1 3/8			■
35						■
	41,27	1 5/8			■
42						■
	53,97	2 1/8			■		■
54								■
64								■
	66,67	2 5/8			■		■	■
76,1								■
	79,37	3 1/8					■		■
	88,90	3 1/2						■
	92,07	3 5/8					■		■
	104,80	4 1/8					■		■
108									■
ANMERKUNG - Diese Tabelle ist ein erster Schritt in Richtung auf eine Norm, die nur metrische Werte enthält.
■ in geraden Längen erhältlich.
● Disponible en rollos.

Zustand
Bezeichnung nach EN 1173	gebräuchliche Benennung
		R220^a	Geglüht^a	220	40	(de 40 a 70)
		R250	semi-hart	250	30	(de 75 a 100)
		R290	hart	290	3	(mín. 100)

ANMERKUNG 1 - Härtewerte in Klammern sind keine Anforderungen dieser Norm, sondern sie sind nur Richtwerte.
ANMERKUNG 2 - 1 MPa Einschließlich 1N/mm².
