Chapa de liga de cobre

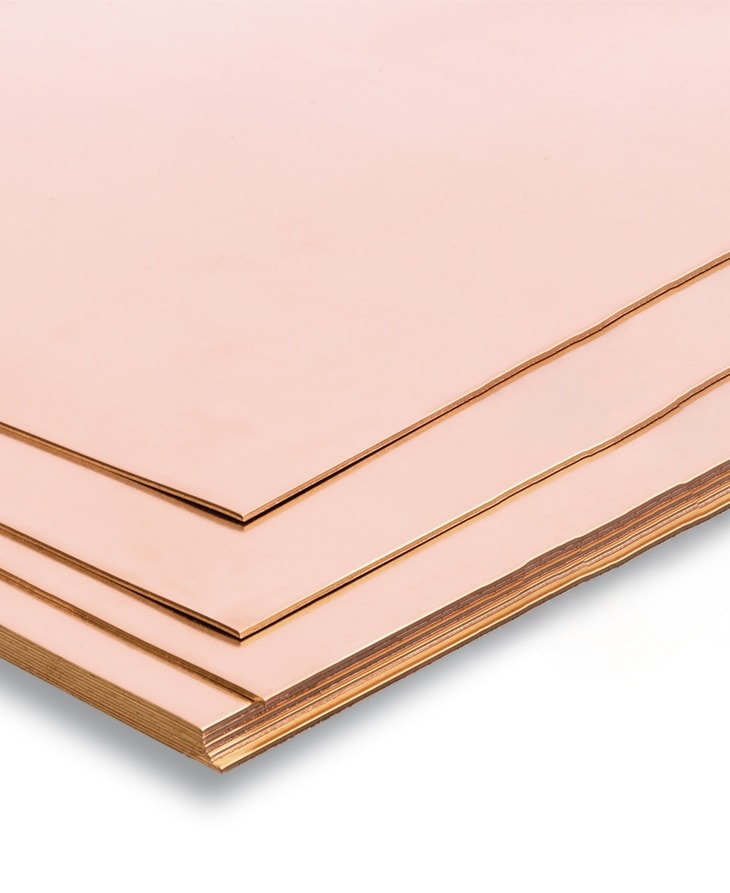

Chapas de cobre ligado em folhas de diferentes espessuras. Dois formatos de fornecimento: placa e chapa.

Formatos de fornecimento:

  • Chapa

  • Chapéu

Ficha técnica: Chapa de liga de cobre

As chapas de cobre ligado da Bronmetal são fabricadas segundo normas de qualidade para oferecer um produto único e duradouro. No nosso catálogo, encontrará diferentes espessuras – de 10 mm a 100 mm – para uma vasta seleção de ligas de cobre, para que possa escolher a que melhor se adapta às suas necessidades. Na ficha técnica, pode consultar os pormenores de todas as ligas disponíveis com a respectiva composição química.

As características mecânicas variam consoante o tipo de material e a espessura. Na secção da ficha técnica, são indicadas a resistência à tração Rm N/mm2, o limite de elasticidade convencional de 0,2% Rp0,2 N/mm2, o alongamento – em função da espessura -, a dureza HV e o tamanho do grão. Além disso, também detalhamos as tolerâncias de espessura para larguras nominais de chapas de cobre ligado laminadas a quente e laminadas a frio.

Designações Espessura nominal mm Resistência à tração Rm N/mm2 Limite convencional de elasticidade de 0,2% Rp0.2 N/mm2 Alongamento Dureza HV Tamanho do grão mm
A50 mm
Para espessuras até 2,5 mm inclusive
% mín.
A
Para espessuras superiores a 2,5mm
% mín.
Material
Estado metalúrgico
Simbólica Numérica desde Até inclusive mín. máx mín. máx mín. máx.
CuBe2 CW101C R410
1
15
410 - (máx. 250) 20 20 - - - -
H090 - - - - - 90 150 - -
R1130
1
15
1130 - (mín. 890) 3 3 - - - -
H340 - - - - - 340 410 - -
R580
1
15
580 - (mín. 510) 8 8 - - - -
H180 - - - - - 180 250 - -
R1200
1
15
1200 - (mín.980) 2 2 - - - -
H360 - - - - - 360 420 - -
CuCo1Ni1Be CuCo2Be CuNi2Be CW103C CW104C CW110C R240
1
15
240 - (máx. 220) 20 20 - - - -
H060 - - - - - 60 130 - -
R480
1
15
480 - (mín. 370) 2 2 - - - -
H140 - - - - - 140 180 - -
R650
1
15
650 - (mín. 500) 8 8 - - - -
H200 - - - - - 200 280 - -
R750
1
15
760 - (mín. 650) 5 5 - - - -
H210 - - - - - 210 290 - -
CuNi2Si CW111C R260
1
10
260 - (mín. 60) 28 - - - - -
H070 - - - - - 70 100 - -
R490
1
10
490 - (mín. 340) 11 - - - - -
H140 - - - - - 140 190 - -
R450
0,6
3
450 - (mín. 360) 2 - - - - -
H130 - - - - - 130 180 - -
R640
0,6
3
640 - (mín.590) 8 - - - - -
H170 - - - - - 170 220 - -

Material Espessura mm
Resistência à traçãoa
Rm
N/mm2
Limite convencional de elasticidade de0,2%
Rp0.2
N/mm2
Alongamento de rutura Dureza
A5 % mín. A10 % mín. AL50 % mín.
Abreviatura Número HV HB
liga Condición mín. máx. mín. máx.
sin templar templado
CuCrZr
2.1293
F37
.60
desde 3 mín. 370 mín. 270 12 - - - - - -
H125 hasta 15 - - - - - 125 155 120 150
F33
.53
desde 0,3 mín. 330 mín. 310 10 - - - - - -
H95 hasta 10 - - - - - 95 120 90 115
F44
EN DIN ASTM BS JIS SN Denominacões comerciais
SIMBOLICA NUMERICA SIMBOLICA NUMERICA
CuBe1,7 CW100C CuBe1,7 2.1245 C17000 CB101 C1700 - -
CuBe2 CW101C CuBe2 2.1247 C17200 - C1720 - Elmedur B2
Mallory 73
CuBe
CuCo2Be CW104C CuCo2Be 2.1285 C17500 C112 - - Elmedur HA
CB4
Mallory 100
Clase 3
NS
CuNi2Be CW110C CuNi2Be 2.0850 C17510 - - - -
CuCo1Ni1Be CW103C - - - - - - Elmedur HA
CB4
Mallory 100
Clase 3
NS
CuCr1Zr CW106C CuCr1Zr 2.1293 C18150 CC102 - - Elmedur X
CRM16
Mallory 328
Clase 2
CCS/Z
CuZr CW120C CuZr 2.1580 C15000 - - - -
- - - - C18000 - - CuNi2SiCr Ampco 940
NS5
Elbrodur D
CuNi2Si CW111C CuNi2Si 2.0855 C64700 - - - -
CuNi3Si CW112C CuNi3Si 2.0857 C70250 - - - -
CuNi10Fe1Mn CW352H CuNi10Fe1Mn 2.0872 C70600 CN102 C7060 - -
CuNi30Mn1Fe CW354H CuNi30Mn1Fe 2.0882 C71500 CN107 C7150 - -
TuCo 80/20 30w3
TuCo 75/25 10w3
CuNi12Zn29 CW405J - - C76200 - - - -
CuNi18Zn27 CW410J CuNi18Zn27 2.0742 C77000 NS107 C7701 - -
CuNi7Zn39Pb3Mn2 CW400J - - C79800 - - - -
CuNi10Zn42Pb2 CW402J - - C79620 NS101 - CuNi10Zn42Pb2 -
CuNi12Zn24 CW403J CuNi12Zn24 2.0730 C75700 NS104 - CuNi12Zn24 -
CuNi12Zn25Pb1 CW404J - - C79200 - - CuNi12Zn25Pb -
CuNi12Zn30Pb1 CW406J CuNi12Zn30Pb1 2.0780 C79300 - - - -
CuNi12Zn38Mn5Pb2 CW407J - - C79860 - - - -
CuNi18Zn19Pb1 CW408J CuNi18Zn19Pb1 2.0790 C76300 NS113 - - -

Designação do material Composição em % (fração másica) Densidade g/cm3
Simbólica Numérica Elemento Cu Be Co Cr Fe Mn Ni Pb Si Zr Total de outros aprox.
CuBe2 CW101C mín. Resto 1,8 - - - - - - - - - 8,3
máx. - 2,1 0,3 - 0,2 - 0,3 - - - 0,5
CuCo1Ni1Be CW103C mín. Resto 0,4 0,8 - - - 0,8 - - - - 8,8
máx. - 0,7 1,3 - 0,2 - 1,3 - - - 0,5
CuCo2Be CW104C mín. Resto 0,4 2,0 - - - - - - - - 8,8
máx. - 0,7 2,8 - 0,2 - 0,3 - - - 0,5
CuCr1 CW105C mín. Resto - - 0,5 - - - - - - - 8,9
máx. - - - 1,2 0,08 - - - 0,1 - 0,2
CuCr1Zr CW106C mín. Resto - - 0,5 - - - - - 0,03 - 8,9
máx. - - - 1,2 0,08 - - - 0,1 0,3 0,2
CuNi1Si CW109C mín. Resto - - - - - 1,0 - 0,4 - - 8,8
máx. - - - - 0,2 0,1 1,6 0,02 0,7 - 0,3
CuNi2Be CW110C mín. Resto 0,2 - - - 1,4 - - - - 8,8
máx. - 0,6 0,3 - 0,2 - 2,4 - - - 0,5
CuNi2Si CW111C mín. Resto - - - - - 1,6 - 0,4 - - 8,8
máx. - - - - 0,2 0,1 2,5 0,02 0,8 - 0,3
CuZr CW120C mín. Resto - - - - - - - - 0,1 - 8,9
máx. - - - - - - - - - 0,2 0,1


TOLERÂNCIAS NAS ESPESSURAS DE PRODUTOS LAMINADOS A QUENTE

Espessura nominal Tolerância em espessura para larguras nominais
Até 700 incluido Superior a 700 até 1000 inclusive Superior a 1000 até 1500 inclusive Maior que 1500
Maior de Até inclusive 1) 2) 1) 2) 1) 2)
- 2,5 Em conformidade Em conformidade Em conformidade Em conformidade
2,5 5,0 ± 0,25 ± 0,30 ± 0,30 ± 0,35 ± 0,35 ± 0,45
5,0 7,5 ± 0,35 ± 0,45 ± 0,40 ± 0,50 ± 0,45 ± 0,55
7,5 10 ± 0,45 ± 0,60 ± 0,50 ± 0,65 ± 0,55 ± 0,75
10 15 ± 0,75 ± 0,95 ± 0,80 ± 1,00 ± 0,90 ± 1,10
15 25 ± 0,95 ± 1,20 ± 1,05 ± 1,30 ± 1,30 ± 1,60
25 50 ± 1,30 ± 1,60 ± 1,40 ± 1,75 ± 1,50 ± 1,90
50 - ± 1,50 ± 1,90 ± 1,65 ± 2,05 ± 1,80 ± 2,20
1) Para todos os materiais, exceto CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R)
2) Para todas as ligas CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R)

TOLERÂNCIAS NAS ESPESSURAS DE PRODUTOS LAMINADOS A FRIO

Espessura nominal Tolerancias en espesor, para anchuras nominal dea
Maior que Até inclusive Até 350 inclusive Superior a 350 até 700 inclusive Superior a 700 até 1000 inclusive Superior a 1000 até 1250 inclusive
0.1b 0,2 ± 0,018 - - -
0,2 0,3 ± 0,022 ± 0,03 ± 0,04 -
0,3 0,4 ± 0,025 ± 0,04 ± 0,05 ± 0,07
0,4 0,5 ± 0,03 ± 0,05 ± 0,06 ± 0,08
0,5 0,8 ± 0,04 ± 0,06 ± 0,07 ± 0,09
0,8 1,2 ± 0,05 ± 0,07 ± 0,09 ± 0,10
1,2 1,8 ± 0,06 ± 0,08 ± 0,10 ± 0,11
1,8 2,5 ± 0,07 ± 0,09 ± 0,11 ± 0,13
2,5 3,2 ± 0,08 ± 0,10 ± 0,13 ± 0,17
3,2 4,0 ± 0,10 ± 0,12 ± 0,15 ± 0,20
4,0 5,0 ± 0,12 ± 0,14 ± 0,17 ± 0,23
5,0 6,0 ± 0,14 ± 0,16 ± 0,20 ± 0,26
6,0 7,0 ± 0,16 ± 0,19 ± 0,23 ± 0,29
7,0 8,0 ± 0,18 ± 0,22 ± 0,26 ± 0,32
8,0 9,0 ± 0,20 ± 0,25 ± 0,29 ± 0,35
9,0 10,0 ± 0,22 ± 0,28 ± 0,32 ± 0,38
a Para as ligas CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) e CuZn20Al2As (CW702R), as tolerâncias em espessura devem ser multiplicadas por 1.25 e o resultado arredondado a 0.01mm.
b inclusive 0.1.


Transferências de documentação

Título
Outros idiomas
Tipo
Criado
Tipo Fichas Técnicas
Criado 29/03/2022
Tipo Catálogos
Criado 07/07/2020
