Chapa de bronze

Chapas de bronze laminadas para aplicações decorativas

Ficha técnica: Chapa de bronze

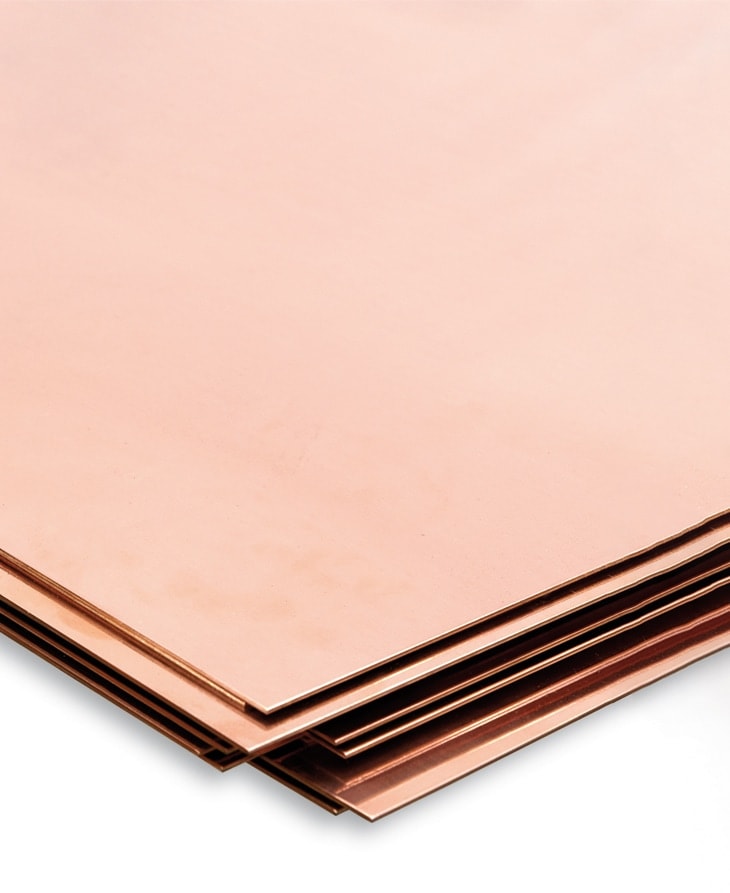

Chapa de bronze laminada para aplicações decorativas.

Designações Espessura nominal mm Resistência à tração Rm N/mm2 Limite convencional de elasticidade de 0,2% Rp0.2 N/mm2 Alongamento A50 mm Para espessuras até 2,5 mm inclusive % mín. A Para espessuras superiores a 2,5mm % mín. Dureza HV Tamanho do grão mm
Material Estado metalúrgico
Simbólica Numérica desde Até inclusive mín. máx mín. máx mín. máx.
CuSn4 CW450K R290 0,1 5 290 390 (máx. 190) 40 50 - - - -
H070 - - - - - 70 100 - -
R390 0,1 5 390 490 (mín. 210) 11 13 - - - -
H115 - - - - - 115 155 - -
R480 0,1 5 480 570 (mín. 420) 4 5 - - - -
H150 - - - - - 150 180 - -
R540 0,1 2 540 630 (mín. 490) 3 - - - - -
H170 - - - - - 170 200 - -
R610 0,1 2 610 - (mín. 540) - - - - - -
H190 - - - - - 190 - - -
CuSn5 CW451K
R310 0,1 5 310 390 (máx. 250) 45 55 - - - -
H075 - - - - - 75 105 - -
R400 0,1 5 400 500 (mín. 240) 14 17 - - - -
H120 - - - - - 120 160 - -
R490 0,1 5 490 580 (mín. 430) 8 10 - - - -
H160 - - - - - 160 190 - -
R550 0,1 2 550 640 (mín. 510) 4 - - - - -
H180 - - - - - 180 210 - -
R630 0,1 2 6340 720 (mín. 600) 2 - - - - -
H200 - - - - - 200 230 - -
R690 0,1 2 690 - (mín. 670) - - - - - -
H220 - - - - - 220 - - -
CuSn6 CW452K
R350 0,1 5 350 420 (máx. 300) 45 55 - - - -
H080 - - - - - 80 110 - -
R420 0,1 5 420 520 (mín. 260) 17 20 - - - -
H125 - - - - - 125 165 - -
R500 0,1 5 500 590 (mín. 450) 8 10 - - - -
H160 - - - - - 160 190 - -
R560 0,1 2 560 650 (mín. 500) 5 - - - - -
H180 - - - - - 180 210 - -
R640 0,1 2 640 730 (mín. 600) 3 - - - - -
H200 - - - - - 200 230 - -
R720 0,1 2 720 - (mín. 690) - - - - - -
H220 - - - - - 220 - - -
CuSn8 CW453K
R370 0,1 5 370 450 (máx. 300) 50 60 - - -
H090 - - - - - 90 120 -
R450 0,1 5 450 550 (mín. 280) 20 23 - - -
H135 - - - - - 135 175 -
R540 0,1 5 540 630 (mín. 460) 13 15 - - -
H170 - - - - - 170 200 -
R600 0,1 5 600 690 (mín. 530) 5 7 - - -
H190 - - - - - 190 220 -
R660 0,1 2 660 750 (mín. 620) 3 - - - -
H210 - - - - - 210 240 -
R740 0,1 2 740 - (mín. 700) 2 - - - -
H230 - - - - - 230 - -
EN DIN ASTM BS JIS SN
SIMBOLICA NUMERICA SIMBOLICA NUMERICA
CuSn5 CW451K - - C51000 PB102 C5102 CuSn5
CuSn4 CW450K CuSn4 2.1016 C51100 PB101 C5111 -
CuSn6 CW452K CuSn6 2.1020 C51900 PB103 C5102 CuSn6
CuSn8 CW453K CuSn8 2.1030 C52100 PB104 C5212 -
C5210
CuSn5Pb1 CW458K - . C53400 - C5341 CuSn5Pb1
CuSn4Pb4Zn4 CW456K - . C54400 - C5441 CuSn4Pb4Zn4
CuAl9Ni3Fe2 CW304G - - - - - -
CuAl10Fe1 CW305G SG-CuAl10Fe 2.0937 C61800 CA103 - CuAl10Fe1
CuAl10Fe3Mn2 CW306G CuAl10Fe3Mn2 2.0936 - - - CuAl10Fe3Mn2
CuAl10Ni5Fe4 CW307G CuAl10Ni5Fe4 2.0966 C63000 - - CuAl10Ni5Fe4
CuAl11Fe6Ni6 CW308G CuAl11Fe6Ni6 2.0978 - - - -
Designação do material Composição em % (fração mássica) Densidade g/cm3
Simbólica Numérica Elemento Cu Al As Be C Co Fe Mn Ni P Pb S Si Sn Zn Total de outros aprox.
CuSn4 CW450K mín. Resto - - - - - - - - 0,01 - - - 3,5 - - 8,9
máx. - - - - - - 0,1 - 0,2 0,4 0,02 - - 4,5 0,2 0,2
CuSn5 CW451K mín. Resto - - - - - - - - 0,01 - - - 4,5 - - 8,9
máx. - - - - - - 0,1 - 0,2 0,4 0,02 - - 5,5 0,2 0,2
CuSn6 CW452K mín. Resto - - - - - - - - 0,01 - - - 5,5 - - 8,8
máx. - - - - - - 0,1 - 0,2 0,4 0,02 - - 7 0,2 0,2
CuSn8 CW453K mín. Resto - - - - - - - - 0,01 - - - 7,5 - - 8,8
máx. - - - - - - 0,1 - 0,2 0,4 0,02 - - 8,5 0,2 0,2
CuSn3Zn9 CW454K mín. Resto - - - - - - - - - - - - 1,5 7,5 - 8,8
máx. - - - - - - 0,1 - 0,2 0,2 0,1 - - 3,5 10,0 0,2


TOLERÂNCIAS NAS ESPESSURAS DE PRODUTOS LAMINADOS A QUENTE

Espessura nominal Tolerância em espessura para larguras nominais
Até 700 inclusive Superior a 700 até 1000 inclusive Superior a 1000 até 1500 inclusive Maior de 1500
Maior de Até inclusive 1) 2) 1) 2) 1) 2)
- 2,5 Em comformidade Em comformidade Em comformidade Em comformidade
2,5 5,0 ± 0,25 ± 0,30 ± 0,30 ± 0,35 ± 0,35 ± 0,45
5,0 7,5 ± 0,35 ± 0,45 ± 0,40 ± 0,50 ± 0,45 ± 0,55
7,5 10 ± 0,45 ± 0,60 ± 0,50 ± 0,65 ± 0,55 ± 0,75
10 15 ± 0,75 ± 0,95 ± 0,80 ± 1,00 ± 0,90 ± 1,10
15 25 ± 0,95 ± 1,20 ± 1,05 ± 1,30 ± 1,30 ± 1,60
25 50 ± 1,30 ± 1,60 ± 1,40 ± 1,75 ± 1,50 ± 1,90
50 - ± 1,50 ± 1,90 ± 1,65 ± 2,05 ± 1,80 ± 2,20
1) Para todos os materiais, exceto CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R)
2) Para todas as ligas CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) y CuZn20Al2As (CW702R)

TOLERÂNCIAS NAS ESPESSURAS DE PRODUTOS LAMINADOS A FRIO

Espessura nominal Tolerância em espessura para larguras nominais a
Maior que Até inclusive Até 350 inclusive Maior que 350 até 700 inclusive Maior que 700 até 1000 inclusive Maior que 1000 até 1250 inclusive
0.1b 0,2 ± 0,018 - - -
0,2 0,3 ± 0,022 ± 0,03 ± 0,04 -
0,3 0,4 ± 0,025 ± 0,04 ± 0,05 ± 0,07
0,4 0,5 ± 0,03 ± 0,05 ± 0,06 ± 0,08
0,5 0,8 ± 0,04 ± 0,06 ± 0,07 ± 0,09
0,8 1,2 ± 0,05 ± 0,07 ± 0,09 ± 0,10
1,2 1,8 ± 0,06 ± 0,08 ± 0,10 ± 0,11
1,8 2,5 ± 0,07 ± 0,09 ± 0,11 ± 0,13
2,5 3,2 ± 0,08 ± 0,10 ± 0,13 ± 0,17
3,2 4,0 ± 0,10 ± 0,12 ± 0,15 ± 0,20
4,0 5,0 ± 0,12 ± 0,14 ± 0,17 ± 0,23
5,0 6,0 ± 0,14 ± 0,16 ± 0,20 ± 0,26
6,0 7,0 ± 0,16 ± 0,19 ± 0,23 ± 0,29
7,0 8,0 ± 0,18 ± 0,22 ± 0,26 ± 0,32
8,0 9,0 ± 0,20 ± 0,25 ± 0,29 ± 0,35
9,0 10,0 ± 0,22 ± 0,28 ± 0,32 ± 0,38
a Para as ligas CuAl8Fe3 (CW303G), CuNi10Fe1Mn (CW352H), CuNi30Mn1Fe (CW354H) e CuZn20Al2As (CW702R), as tolerâncias em espessura devem ser multiplicadas por 1.25 e o resultado arredondado a 0.01mm.
b inclusive 0.1.
NOTA - Para as espessuras superiores a 10 mm, as tolerâncias são as indicadas na Norma EN 1653.


Transferências de documentação

Título
Outros idiomas
Tipo
Criado
Tipo Fichas Técnicas
Criado 29/03/2022
Tipo Fichas Técnicas
Criado 03/07/2020
Tipo Catálogos
Criado 07/07/2020
