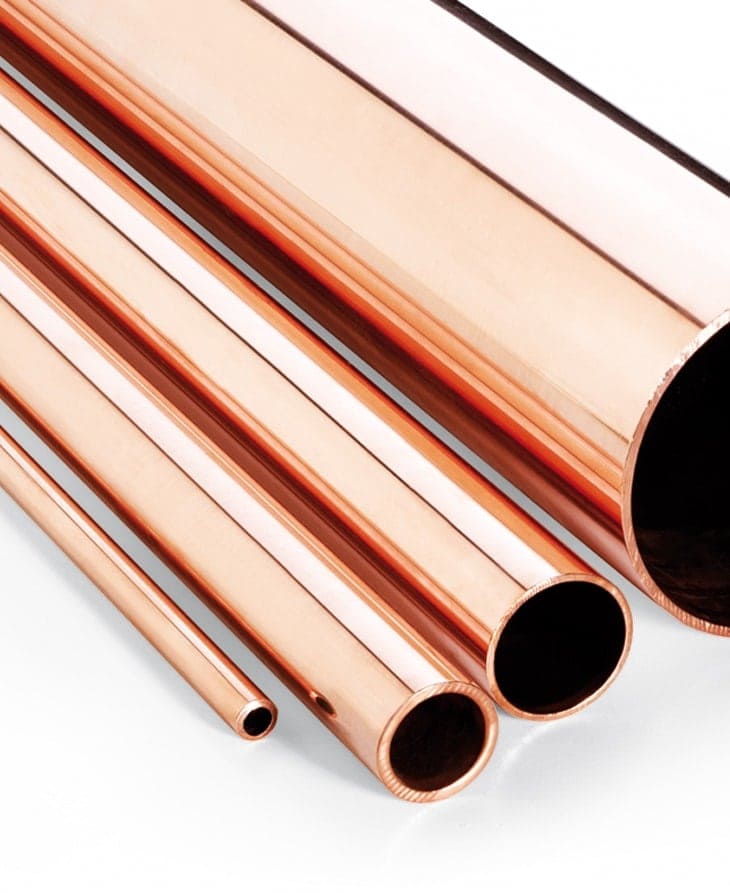

Tubes industriels de cuivre pour applications générales

Tubes en cuivre ronds, carrés, rectangulaires et ovales pour applications générales

Medidas:

Ronds : Ø extérieur 5 à 165 mm.

Fiche technique: Tubes industriels de cuivre pour applications générales

Bronmetal est spécialisé dans la vente et la distribution de produits en cuivre et alliages de cuivre pour l’industrie électrique et d’autres applications générales. Les tubes de cuivre disponibles dans notre catalogue sont fabriqués à partir de cuivre désoxydé au phosphore, ce qui améliore ses propriétés mécaniques et réduit sa tendance à l’oxydation. L’alliage Cu-DHP est utilisé dans les applications où un bon conducteur de chaleur et d’électricité ainsi qu’une résistance à la corrosion sont requis. Ce type de tube est spécialement conçu pour être utilisé dans les secteurs industriels.

Dans la section de la fiche technique, vous trouverez toutes les spécifications relatives à la composition de l’alliage Cu-DHP dont est composé le tube, ainsi que les caractéristiques mécaniques : épaisseur de paroi, résistance à la traction, limite d’élasticité, allongement et dureté. En outre, nous disposons également de détails sur les tolérances du diamètre extérieur des tubes ronds en cuivre, les tolérances des dimensions entre les faces des tubes carrés et rectangulaires et les tolérances de l’épaisseur de la paroi.

Consultez toutes les informations et si vous avez des questions, n’hésitez pas à nous contacter en utilisant le formulaire de contact ou le numéro de téléphone.

Désignation de la matière Composition en % (fraction massique) Densité2 g/cm3 approx.
Symbolique Numérico Élément Cu1 P
Cu-DHP CW024A min. 99,90 0,015 8,9
max. - 0,040
1 Comprenant de l`argent-jusqu`à un máximum de 0.015%.
2 Pour plus d`informations seulement.

Designations Épaisseur de paroi nominale mm Resistance à la traction Rm N/mm2 min. Limite d’élasticité conventionnelle 0,2% Rp0.2 N/mm2 Allongement A % Dureté
Matériau Etat métallurgique Jusqu’à inclus HB HV
Symbolique Numérique min. máx min. min. max. min. max.
Cu-DHP CW024A M 20 - - - - - - - -
R200a 20 200 - 110 40 - - - -
H040a 20 - - - - 40 65 35 60
R250 10 250 150 - 20 - - - -
H070 10 - - - - 70 100 65 95
R290 5 290 250 - 5 - - - -
H095 5 - - - - 95 120 90 115
-
R360 3 360 320 - - - - - -
H110 3 - - - 110 - 105 -
a En état recuit.

Ø Diamètre nominal Moyenne des tolerances de diamètre
Supérieur à Jusqu´à inclus Applicable au diameter moyen Applicable à n´importe quel diamètre, y compris les ècarts par rapport à la forme circulaire aux longueus droitesa,b
3c 10 ± 0,06 ± 0,12
10 20 ± 0,08 ± 0,16
20 30 ± 0,12 ± 0,24
30 50 ± 0,15 ± 0,30
50 100 ± 0,20 ± 0,50
100 200 ± 0,50 ± 1,00
200 300 ± 0,75 ± 1,50
300 450 ± 1,00 ± 2,00
a Les tolérances indiquèes dans cette colonne ne s`applique pas aux
  • Tubes en rouleaux ou en bobines
  • Tubes en OD/T>50
  • Tubes en état recuit
b Lorsque le diamètre est mesuré à une distance des extrémités du tuve jusqu`à 100mm ou égale à un diamètre nominal (en sélectionnant les deux moins de valeurs), sauf indication contraire, est soutenu par multipliant 3 à accroitre la tolèrance
c Inclus le 3.

Ø Le diameter nominal extérieur Tolérances del Epaisseur nominale de pared t (%)
mm de 0,3 jusqu´à 1 inclus t dessus de 1 mm à 3 mm inclus t dessus de 3 mm à 6 mm inclus t dessus de 6 mm à 10 mm inclus t au-dessus de 10mm
Supérieur à Jusqu´à inclus
3a 40 ± 15 ± 13 ± 11 ± 10 -
40 120 ± 15 ± 13 ± 12 ± 11 ± 10
120 250 - ± 13 ± 13 ± 12 ± 11
250 450 - - ± 15 ± 15 ± 15
a Inclus les 3.


Tolerances de diametre y compris le detournment de la forme circulaire, tubes ou rolls bobines

Ø Le diameter nominal extérieur Tolérances de diamètre nominal compris ècart par rapport à former circulaire applicable au diamètre intèrieur de l`enroulement Applicable au diamètre intèrieur de l`enroulement
Supérieur à Jusqu´à inclus
min.
3a 6 ± 0,30 400
6 10 ± 0,50 600
10 20 ± 0,70 800
20 30 ± 0,90 1000
a Inclus le 3.
EN DIN ASTM AFNOR BS JIS SN
Symbolique Numérique Symbolique Numérique
Cu-ETP CW004A E-Cu58 20065 C11000 CuA1 C101 C1100 Cu-ETP
Cu-OFE CW009A - - C10100 CuC2 C110 - Cu-OFE
Cu-OF CW008A OF-Cu 2.0040 C10200 CuC1 C103 C1020 Cu-OF
Cu-HCP CW021A Se-Cu 2.0070 - - - - -
Cu-PHC CW020A Se-Cu 2.0070 C10300 - - - Cu-HCP
Cu-PHCE CW022A - - - - - - -
CuAg0,10 CW013A CuAg0,10 2.1203 C10700 - - - -
C10940
C11600
CuAg0,04P CW014A - - C11904 - - - -
CuAg0,10P CW016A CuAg0,1P 2.1197 C11907 - - - CuAg0,1P
Cu-DHP CW024A SF-Cu 2.0090 C12200 CuB1 C106 C1220 -
C1221
Cu-DLP CW023A SW-Cu 2.0076 C12000 CuB2 - - Cu-DLP
CuTeP CW118C CuTeP 2.1546 C14500 CuTe 1336 C109 - CuTeP
CuFe2P CW107C CuFe2P 2.1310 C19400 - CW107C - -
Cu-S CW114C CuSP 2.1498 C14700 Cu-S 1336 C111 - Cu-S
