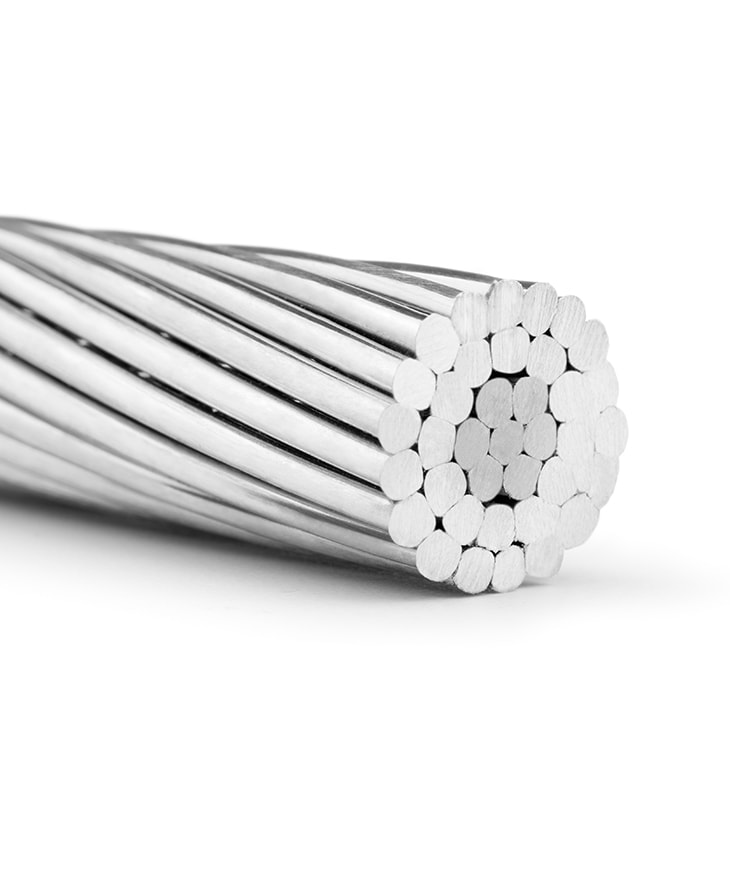

Câble en aluminium
Formats de fourniture:
-
ACSR
-
AACSR
-
AAC
-
ACSR/AW
-
AAAC
-
ACAR
-
ACSS
-
De terre
Sélectionnez les différentes catégories d’informations pour générer un fichier PDF personnalisé.
Chez Bronmetal, nous fournissons des câbles en aluminium de haute qualité dans différents formats, également connus sous le nom de connecteurs nus en aluminium.
Conditionnement Nous fournissons le câble aluminium en bobines. La longueur dépendra de la composition du câble d’aluminium. Veuillez consulter la section sur le conditionnement du câble d’aluminium.
- Câble en aluminium ACSR, CONDUCTEURS EN ALUMINIUM RENFORCÉ D’ACIER
DÉFINITION : Conducteurs en aluminium avec âme en acier.
Composés de plusieurs fils en aluminium et acier galvanisé, câblés en couches concentriques.
PRINCIPALES APPLICATIONS : Pour lignes aériennes de moyenne tension, haute tension et très haute tension.
NORMES : EN 50182, ASTM B-232, BS 215-2, DIN 48204, UNE 21018 - Câble en aluminium AAC, TOUS LES CONDUCTEURS EN ALUMINIUM
DÉFINITION : Conducteurs en aluminium. Composés de plusieurs fils en aluminium, câblés en couches concentriques.
Rapport conductivité/poids très élevé.
PRINCIPALES APPLICATIONS : Conducteur pour sous-stations de haute tension, conducteur pour lignes aériennes de distribution, conducteur (compact) destiné à des câbles isolés.
NORMAS EN 50182 , ASTM B-231 , BS 215-1 , DIN 48201-5 , UNE 21018 - Câble en aluminium AAAC, TOUS LES CONDUCTEURS EN ALLIAGE D’ALUMINIUM
DÉFINITION : Conducteurs en alliage d’aluminium. Composés de plusieurs fils en aluminium, câblés en couches concentriques.
PRINCIPALES APPLICATIONS : Lignes aériennes de basse tension, moyenne tension, haute tension et très haute tension.
NORMES : EN 50182 , ASTM B-399 , BS 3242 , DIN 48201-6 , UNE 21018 - Câble en aluminium AACSR, CONDUCTEURS EN ALUMINIUM RENFORCÉ D’ACIER
DÉFINITION : Conducteurs en alliage d’aluminium avec âme en acier. Composé de plusieurs fils en alliage d’aluminium et acier galvanisé, câblés en couches concentriques
PRINCIPALES APPLICATIONS : Lignes aériennes de basse tension, moyenne tension, haute tension et très haute tension.
NORMES : EN 50182, ASTM B711, UNE 21018 - Câble en aluminium ACSR / AW, CONDUCTEUR EN ALLIAGE D’ALUMINIUM RENFORCÉ D’ACIER RECOUVERT
DÉFINITION : Conducteurs en alliage d’aluminium avec âme en acier. Composé de plusieurs fils en alliage d’aluminium et acier recouvert d’aluminium, câblés en couches concentriques
PRINCIPALES APPLICATIONS : Pour lignes aériennes de moyenne tension, haute tension et très haute tension, notamment dans des environnements corrosifs.
Plus grande résistance à la corrosion que l’ACSR et l’AACSR.
NORMES : ASTM B-549, UNE 21 018 - Câble en aluminium ACAR, CONDUCTEUR EN ALUMINIUM RENFORCÉ D’ALLIAGE
cas.
DÉFINITION : Conducteurs en aluminium et alliage d’aluminium. Composés de plusieurs fils en aluminium et alliage d’aluminium, câblés en couches concentriques.
NORMES : ASTM B524. - Conducteurs en aluminium ACSS, CONDUCTEUR EN ALUMINIUM SOUTENU EN ACIER
Conducteurs en aluminium soutenu par de l’acier, câblés en couches concentriques.
NORMES : ASTM B856, ASTM B857, EN 50540. - Câble en aluminium OPGW, CÂBLE DE GARDE À FIBRES OPTIQUES
DÉFINITION : Constitué d’un noyau optique à plusieurs fibres logé dans un tube en aluminium extrudé sur lequel sont câblées une ou plusieurs couches de fils en acier recouvert d’aluminium.
NORMES : UNE-EN 61 232, IEC 60 794. - Câble en aluminium CÂBLE DE TERRE, CONDUCTEURS EN ACIER RECOUVERT D’ALUMINIUM
DÉFINITION : Conducteurs en acier recouvert d’aluminium.
Composé de plusieurs fils en acier recouvert d’aluminium, câblé en couches concentriques.
PRINCIPALES APPLICATIONS : Câble de terre destiné aux lignes de distribution, conducteur pour grands croisements et lignes d’électrification rurale, câble de fixation de tours orientées.
NORME : ASTM B-416
AAAC
ALL Aluminium ALLOY CONDUCTORS
CARACTÉRISTIQUES, CONFORMÉMENT À LA NORME 50182:2001
Type AL2 – Espagne.
Code | Ancien code | Section | Nombre de fils | Ø Diamètre | Masse par unité de longueur | Résistance à la traction | Résistance en cm3 | |
---|---|---|---|---|---|---|---|---|
Fil | Conducteur | |||||||
mm2 | mm | mm | kg / km | kN | Ω / km | |||
28-AL2 | D 28 | 27,8 | 7 | 2,25 | 6,75 | 76 | 9,05 | 1,193 |
43-AL2 | D 40 | 43,1 | 7 | 2,8 | 8,4 | 117,7 | 14,01 | 0,7704 |
55-AL2 | D 56 | 54,6 | 7 | 3,15 | 9,45 | 148,9 | 17,73 | 0,6087 |
76-AL2 | D 80 | 75,5 | 19 | 2,25 | 11,3 | 207,4 | 24,55 | 0,442 |
117-AL2 | D 110 | 117 | 19 | 2,8 | 14 | 321,2 | 38,02 | 0,2854 |
148-AL2 | D 145 | 148,1 | 19 | 3,15 | 15,8 | 406,5 | 48,12 | 0,2255 |
188-AL2 | D 180 | 188,1 | 19 | 3,55 | 17,8 | 516,3 | 59,24 | 0,1776 |
279-AL2 | D 280 | 279,3 | 37 | 3,1 | 21,7 | 769,3 | 90,76 | 0,12 |
381-AL2 | D 400 | 381 | 61 | 2,82 | 25,4 | 1 053,0 | 123,82 | 0,0882 |
454-AL2 | D 450 | 454,5 | 61 | 3,08 | 27,7 | 1 256,1 | 147,71 | 0,074 |
547-AL2 | D 550 | 547,3 | 61 | 3,38 | 30,4 | 1 512,7 | 177,88 | 0,0614 |
638-AL2 | D 630 | 638,3 | 61 | 3,65 | 32,9 | 1 764,0 | 201,06 | 0,0527 |
REMARQUE – Le sens de câblage de la couche externe est « vers la droite » (Z)
AAC
All Aluminium conductors
CARACTÉRISTIQUES, CONFORMÉMENT À LA NORME 50182:2001
Type AL1 – Espagne.
Code | Ancien code | Section | Nombre de fils | Ø Diamètre | Masse par unité de longueur | Résistance à la traction | Résistance en cm3 | |
---|---|---|---|---|---|---|---|---|
Fil | Conducteur | |||||||
mm2 | mm | mm | kg / km | kN | Ω / km | |||
28-AL1 | L 28 | 27,8 | 7 | 2,25 | 6,75 | 76,1 | 5,01 | 1,0268 |
43-AL1 | L 40 | 43,1 | 7 | 2,8 | 8,4 | 117,8 | 7,33 | 0,663 |
55-AL1 | L 56 | 54,6 | 7 | 3,15 | 9,45 | 149,1 | 9 | 0,5239 |
76-AL1 | L 80 | 75,5 | 19 | 2,25 | 11,3 | 207,6 | 13,6 | 0,3804 |
117-AL1 | L 110 | 117 | 19 | 2,8 | 14 | 321,5 | 19,89 | 0,2456 |
148-AL1 | L 145 | 148,1 | 19 | 3,15 | 15,8 | 407 | 24,43 | 0,1941 |
188-AL1 | L 180 | 188,1 | 19 | 3,55 | 17,8 | 516,9 | 30,09 | 0,1528 |
279-AL1 | L 280 | 279,3 | 37 | 3,1 | 21,7 | 770,2 | 46,08 | 0,1033 |
381-AL1 | L 400 | 381 | 61 | 2,82 | 25,4 | 1 054,1 | 64,77 | 0,0759 |
454-AL1 | L 450 | 454,5 | 61 | 3,08 | 27,7 | 1 257,5 | 74,99 | 0,0637 |
547-AL1 | L 550 | 547,3 | 61 | 3,38 | 30,4 | 1 514,4 | 90,31 | 0,0529 |
638-AL1 | L 630 | 638,3 | 61 | 3,65 | 32,9 | 1 766 | 102,12 | 0,0453 |
REMARQUE – Le sens de câblage de la couche externe est « vers la droite » (Z)
AACSR
ALUMINIUM ALLOY CONDUCTOR STEEL REINFORCED
CARACTÉRISTIQUES, CONFORMÉMENT À LA NORME 50182:2001
Type AL2/ST1A – Espagne.
Code | Ancien code | Section | Nombre de fils | Ø Diamètre du fil | Ø Diamètre | Masse par unité de longueur | Résistance à la traction attribuée | Résistance en cm3 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Al | Acier | Total | Al | Acier | Âme | Conducteur | |||||||
mm2 | mm2 | mm2 | Al | Acier | mm | mm | mm | mm | kg / km | kN | Ω / km | ||
27-AL2/4-ST1A | DA 30 | 26,7 | 4,45 | 31,1 | 6 | 1 | 2,38 | 2,38 | 2,38 | 7,14 | 107,7 | 13,75 | 1,2474 |
47-AL2/8-ST1A | DA 56 | 46,8 | 7,79 | 54,6 | 6 | 1 | 3,15 | 3,15 | 3,15 | 9,45 | 188,6 | 23,77 | 0,7121 |
67-AL2/11-ST1A | DA 78 | 67,3 | 11,2 | 78,6 | 6 | 1 | 3,78 | 3,78 | 3,78 | 11,3 | 271,6 | 33,55 | 0,4945 |
94-AL2/22-ST1A | DA 110 | 94,2 | 22 | 116,2 | 30 | 7 | 2 | 2 | 6 | 14 | 432,2 | 56,36 | 0,3563 |
119-AL2/28-ST1A | DA 145 | 119,3 | 27,8 | 147,1 | 30 | 7 | 2,25 | 2,25 | 6,75 | 15,8 | 547 | 71,33 | 0,2815 |
147-AL2/34-ST1A | DA 180 | 147,3 | 34,4 | 181,6 | 30 | 7 | 2,5 | 2,5 | 7,5 | 17,5 | 675,3 | 87,03 | 0,228 |
226-AL2/53-ST1A | DA 280 | 226,4 | 52,8 | 279,3 | 30 | 7 | 3,1 | 3,1 | 9,3 | 21,7 | 1 038,4 | 131,71 | 0,1483 |
REMARQUE – Le sens de câblage de la couche externe est « vers la droite » (Z).
ACAR
Aluminum Conductor Alloy Reinforced
Conducteurs en aluminium et alliage d’aluminium. Composé de plusieurs fils en aluminium et alliage d’aluminium, câblés en couches concentriques.
NORMES: ASTM B524.
ACSR
Steel-reinforced aluminium conductors
CARACTÉRISTIQUES, CONFORMÉMENT À LA NORME 50182:2001
Type AL1/ST1A – Espagne.
Code | Ancien code | Section | Nombre de filss | Ø Diamètre du fil | Ø Diamètre | Masse par unité de longueur | Résistance à la traction | Résistance en cm3 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Al | Acier | Total | Al | Acier | Âme | Conducteur | |||||||
mm2 | mm2 | mm2 | Al | Acier | mm | mm | mm | mm | kg / km | kN | Ω / km | ||
27-AL1/4-ST1A | LA 30 | 26,7 | 4,45 | 31,1 | 6 | 1 | 2,38 | 2,38 | 2,38 | 7,14 | 107,8 | 9,74 | 1,0736 |
47-AL1/8-ST1A | LA 56 | 46,8 | 7,79 | 54,6 | 6 | 1 | 3,15 | 3,15 | 3,15 | 9,45 | 188,8 | 16,29 | 0,6129 |
67-AL1/11-ST1A | LA 78 | 67,3 | 11,2 | 78,6 | 6 | 1 | 3,78 | 3,78 | 3,78 | 11,3 | 271,8 | 23,12 | 0,4256 |
94-AL1/22-ST1A | LA 110 | 94,2 | 22 | 116,2 | 30 | 7 | 2 | 2 | 6 | 14 | 432,5 | 43,17 | 0,3067 |
119-AL1/28-ST1A | LA 145 | 119,3 | 27,8 | 147,1 | 30 | 7 | 2,25 | 2,25 | 6,75 | 15,8 | 547,4 | 54,03 | 0,2423 |
147-AL1/34-ST1A | LA 180 | 147,3 | 34,4 | 181,6 | 30 | 7 | 2,5 | 2,5 | 7,5 | 17,5 | 675,8 | 64,94 | 0,1963 |
242-AL1/39-ST1A | LA 280 HAWK | 241,6 | 39,5 | 281,1 | 26 | 7 | 3,44 | 2,68 | 8,04 | 21,8 | 976,2 | 84,89 | 0,1195 |
337-AL1/44-ST1A | LA 380 GULL | 337,3 | 43,7 | 381 | 54 | 7 | 2,82 | 2,82 | 8,46 | 25,4 | 1 274,6 | 107,18 | 0,0857 |
402-AL1/52-ST1A | LA 455 CONDOR | 402,3 | 52,2 | 454,5 | 54 | 7 | 3,08 | 3,08 | 9,24 | 27,7 | 1 520,5 | 123,75 | 0,0719 |
485-AL1/63-ST1A | LA 545 CARDINAL | 484,5 | 62,8 | 547,3 | 54 | 7 | 3,38 | 3,38 | 10,1 | 30,4 | 1 831,1 | 149,04 | 0,0597 |
565-AL1/72-ST1A | LA 635 FINCH | 565 | 71,6 | 636,6 | 54 | 19 | 3,65 | 2,19 | 11 | 32,9 | 2 123,0 | 174,14 | 0,0512 |
ACSR / AW
ALUMINIUM-CLAD, STEEL-REINFORCED ALUMINIUM ALLOY CONDUCTOR
CARACTÉRISTIQUES, CONFORMÉMENT À LA NORME UNE 21-018-80
Désignation | Section | Équivalence en cuivre | Ø Diamètre | Équivalence en cuivre | Ø Diamètre | Composition | Charge de rupture
kgf _______ |
Résistance électrique à 20º Ω/km |
Masse Kg / Km |
Module d’élasticité
kgf / mm2 |
Coefficient de dilatation linéaire ºC X 10-6 |
||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Al | ARL | Total | mm | Fils en aluminium | Fils enARL | ||||||||||||
mm2 | mm2 | mm2 | mm2 | Âme | Total | Nº | Ø | Nº | Ø | Al | ARL | Total | kg / km | kN | |||
LARL- 30 | 26,7 | 4,4 | 31,1 | 17,5 | 2,38 | 7,14 | 6 | 2,38 | 1 | 2,38 | 1 040 | 1,0175 | 73,2 | 29,3 | 102,5 | 7 600 | 19,3 |
1 020 | 75 000 | ||||||||||||||||
LARL-56 | 46,8 | 7,8 | 54,6 | 30 | 3,15 | 9,45 | 6 | 3,15 | 1 | 3,15 | 1 750 | 0,5808 | 128,3 | 51,4 | 179,7 | 7 600 | 19,3 |
1 720 | 75 000 | ||||||||||||||||
LARL-78 | 67,4 | 11,2 | 78,6 | 44 | 3,78 | 11,34 | 6 | 3,78 | 1 | 3,78 | 2 350 | 0,4033 | 185 | 74 | 259 | 7 600 | 19,3 |
2 300 | 75 000 | ||||||||||||||||
LARL-145 | 119,3 | 27,8 | 147,1 | 78 | 6,75 | 15,75 | 30 | 2,25 | 7 | 2,25 | 5 620 | 0,2244 | 330 | 184 | 514 | 7 600 | 18 |
5 510 | 75 000 | ||||||||||||||||
LARL-180 | 147,3 | 34,3 | 181,6 | 97 | 7,5 | 17,5 | 30 | 2,5 | 7 | 2,5 | 6 760 | 0,1818 | 407 | 227 | 634 | 7 600 | 18 |
6 630 | 75 000 | ||||||||||||||||
LARL-280 Hawk | 241,7 | 39,4 | 281,1 | 157 | 8,04 | 21,8 | 26 | 3,44 | 7 | 2,68 | 8 940 | 0,1131 | 667 | 262 | 929 | 7 300 | 19,1 |
8 760 | 72 000 | ||||||||||||||||
LARL-380 Gull | 337,3 | 43,7 | 381 | 217 | 8,46 | 25,38 | 54 | 2,82 | 7 | 2,82 | 11 180 | 0,082 | 932 | 290 | 1 222 | 6 700 | 19,5 |
10 960 | 66 000 | ||||||||||||||||
LARL-455 Condor | 402,3 | 52,2 | 454,5 | 259 | 9,24 | 27,72 | 54 | 3,08 | 7 | 3,08 | 13 200 | 0,0688 | 1 112 | 345 | 1 457 | 6 700 | 19,5 |
12 940 | 66 000 | ||||||||||||||||
LARL-545 Cardinal | 484,5 | 62,8 | 547,3 | 312 | 10,14 | 30,42 | 54 | 3,38 | 7 | 3,38 | 15 630 | 0,0571 | 1 339 | 416 | 1 755 | 6 700 | 19,5 |
15 320 | 66 000 | ||||||||||||||||
LARL-635 Finch | 565 | 71,6 | 636,6 | 364 | 10,95 | 32,85 | 54 | 3,65 | 19 | 2,19 | 18 100 | 0,049 | 1 562 | 475 | 2 037 | 6 500 | 19,6 |
17 750 | 64 000 |
Les caractéristiques de ces conducteurs correspondent aux spécifications des normes suivantes :
UNE 21014 (I) Fils en aluminium pour conducteurs de lignes électriques aériennes.
UNE 21041 Fils en acier recouverts d’aluminium pour âmes de câbles conçus pour des lignes électriques aériennes.
UNE 21058 Câbles en aluminium et acier recouvert d’aluminium pour lignes électriques aériennes.
ACSS
ALUMINIUM CONDUCTOR STEEL SUPPORTED
Conducteurs en aluminium soutenu par de l’acier, câblés en couches concentriques.
NORMES: ASTM B856, ASTM B857, EN 50540.
Largeur | Hauteur | |
---|---|---|
(mm) | (mm) | |
DIN 1080 | 1 080 | 640 |
DIN 1270 | 1 270 | 700 |
DIN 1320 | 1 320 | 740 |
DIN 1400 | 1 400 | 930 |
DIN 1600 | 1 600 | 820 |
DIN 1800 | 1 800 | 820 |
1 800 | 1 130 | |
1 800 | 1 150 | |
DIN 1950 | 1 950 | 1 130 |
DIN 2290 | 2 290 | 1 346 |
DIN 2425 | 2 425 | 1 560 |
DIN 2600 | 2 600 | 1 560 |
CÂBLE DE TERRE
ALUMINIUM-CLAD STEEl CONDUCTORS
CARACTÉRISTIQUES, CONFORMÉMENT À LA NORME ATSM B-416
Nombre et taille des fils | Surface | Ø Diamètre | Ø Diamètre des fils | Charge de ruptur | Résistance maximale à 20º | Poids standard | |
---|---|---|---|---|---|---|---|
mm2 | mm | Nº | Ø (mm) | Nº | Ω / Km | Kg / Km | |
3 No. 5AWG | 50,29 | 9,96 | 3 | 4,62 | 5,447 | 16997 | 334,1 |
3 No. 6AWG | 39,8 | 8,86 | 3 | 4,11 | 4,575 | 21476 | 264,4 |
3 No. 7AWG | 31,74 | 7,91 | 3 | 3,67 | 3,859 | 26935 | 210,8 |
3 No. 8AWG | 25,04 | 7,03 | 3 | 3,26 | 3,188 | 34136 | 166,3 |
3 No. 9AWG | 19,95 | 6,27 | 3 | 2,91 | 2,54 | 42841 | 132,5 |
3 No. 10AWG | 15,81 | 5,58 | 3 | 2,59 | 2,012 | 54081 | 105 |
7 No. 5AWG | 117,35 | 13,86 | 7 | 4,62 | 12,04 | 0,7299 | 781,1 |
7 No. 6AWG | 92,87 | 12,33 | 7 | 4,11 | 10,113 | 0,9222 | 618,1 |
7 No. 7AWG | 74,05 | 11,01 | 7 | 3,67 | 8,53 | 11566 | 492,9 |
7 No. 8AWG | 58,43 | 9,78 | 7 | 3,26 | 7,046 | 14659 | 388,9 |
7 No. 9AWG | 46,56 | 8,73 | 7 | 2,91 | 5,615 | 18397 | 309,9 |
7 No. 10AWG | 36,88 | 7,77 | 7 | 2,59 | 4,448 | 23224 | 245,5 |
7 No. 11AWG | 29,08 | 6,9 | 7 | 2,3 | 3,507 | 29449 | 193,6 |
7 No. 12AWG | 23,1 | 6,15 | 7 | 2,05 | 2,786 | 37070 | 153,8 |
19 No. 5AWG | 318,51 | 23,1 | 19 | 4,62 | 32,68 | 0,27 | 2128 |
19 No. 6AWG | 252,07 | 20,55 | 19 | 4,11 | 27,451 | 0,3411 | 1684 |
19 No. 7AWG | 200,99 | 18,35 | 19 | 3,67 | 23,154 | 0,4278 | 1343 |
19 No. 8AWG | 158,59 | 16,3 | 19 | 3,26 | 19,126 | 0,5422 | 1060 |
19 No. 9AWG | 126,37 | 14,55 | 19 | 2,91 | 15,24 | 0,6805 | 844 |
19 No. 10AWG | 100,1 | 12,95 | 19 | 2,59 | 12,072 | 0,859 | 669 |
OPGW
Optical Ground Wire
Constitué d’un noyau optique à plusieurs fibres logé dans un tube d’aluminium extrudé sur lequel sont câblées une ou plusieurs couches de fils en acier revêtu d’aluminium.
NORMES: UNE-EN 61 232, IEC 60 794.
