Profilé de laiton

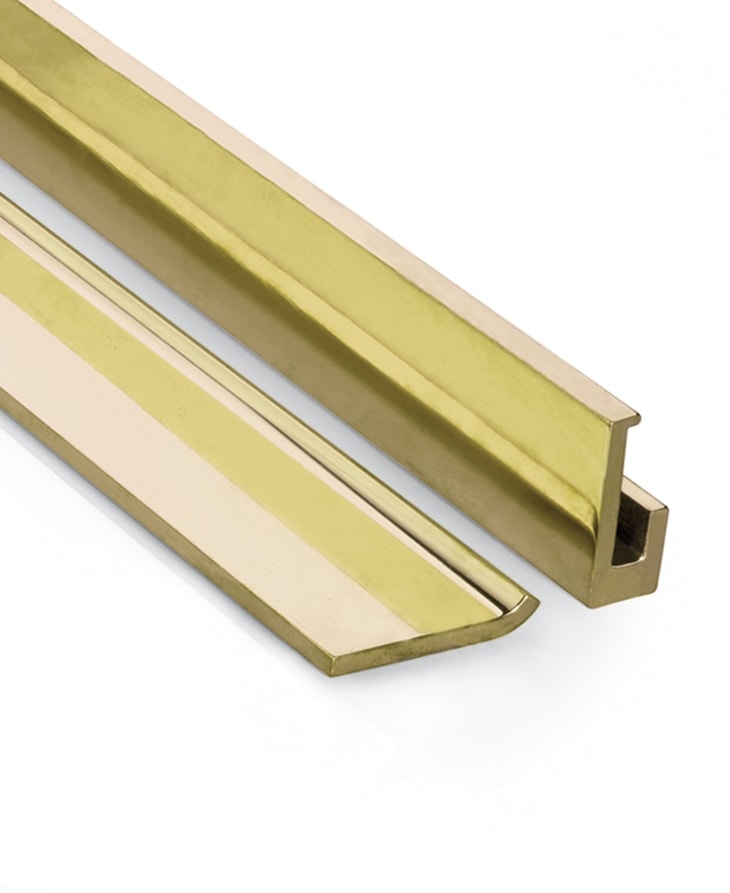

Profilés en laiton pour applications industrielles. Disponibles selon le dessin du client.

Fiche technique: Profilé de laiton

Les profilés en laiton que nous fournissons à Bronmetal sont conçus pour des applications industrielles et sont fabriqués en fonction des besoins de votre projet. Dans notre catalogue, vous trouverez différents types d’alliages avec des caractéristiques spécifiques :

Cuivre-zinc:communément appelé laiton, il se caractérise par une bonne malléabilité, une ductilité et une excellente résistance à la corrosion, notamment en milieu marin. La conductivité électrique et thermique diminue avec l’augmentation de la teneur en zinc.
Cuivre-zinc-plomb : la présence de plomb améliore l’usinabilité de l’assemblage et permet une meilleure lubrification lors de l’usinage, réduisant ainsi l’usure des outils.

Les alliages complexes cuivre-zinc : ces types d’alliages peuvent offrir une combinaison de haute résistance, de résistance à la corrosion dans des environnements plus sévères, de résistance à l’usure et de propriétés spéciales telles qu’une meilleure conductivité électrique ou thermique.

Alliages

Caractéristiques techniques

Équivalences internationales

ALLIAGES DE CUIVRE - ZINC

Désignation de la matière		Composition en % (fraction massique)									Densité g/cm³
Symbolique	Numérique	Élément	Cu	Al	Fe	Ni	Pb	Sn	Zn	Total des autres	approx.
CuZn36	CW507L	min.	63,5	-	-	-	-	-	Reste	-	8,4
CuZn36	CW507L	max.	65,5	0,02	0,05	0,3	0,05	0,1	-	0,1	8,4
CuZn37	CW508L	min.	62,0	-	-	-	-	-	Reste	-	8,4
CuZn37	CW508L	max.	64,0	0,05	0,1	0,3	0,1	0,1	-	0,1	8,4
CuZn40	CW509L	min.	59,5	-	-	-	-	-	Reste	-	8,4
CuZn40	CW509L	max.	61,5	0,05	0,2	0,3	0,3	0,2	-	0,2	8,4

ALLIAGES DE CUIVRE - ZINC - PLOMB

Désignation de la matière		Composition en % (fraction massique)											Densité g/cm³
Symbolique	Numérique	Élément	Cu	Al	As	Fe	Mn	Ni	Pb	Sn	Zn	Total des autres	approx.
CuZn35Pb1	CW600N	min.	62,5	-	-	-	-	-	0,8	-	Reste	-	8,5
CuZn35Pb1	CW600N	max.	64,0	0,05	-	0,1	-	0,3	1,6	0,1	-	0,1	8,5
CuZn35Pb2	CW601N	min.	62,0	-	-	-	-	-	1,6	-	Reste	-	8,5
CuZn35Pb2	CW601N	max.	63,5	0,05	-	0,1	-	0,3	2,5	0,1	-	0,1	8,5
CuZn36Pb3	CW603N	min.	60,0	-	-	-	-	-	2,5	-	Reste	-	8,5
CuZn36Pb3	CW603N	max.	62,0	0,05	-	0,3	-	0,3	3,5	0,2	-	0,2	8,5
CuZn37Pb2	CW606N	min.	61,0	-	-	-	-	-	1,6	-	Reste	-	8,4
CuZn37Pb2	CW606N	max.	62,0	0,05	-	0,2	-	0,3	2,5	0,2	-	0,2	8,4
CuZn38Pb1	CW607N	min.	60,0	-	-	-	-	-	0,8	-	Reste	-	8,4
CuZn38Pb1	CW607N	max.	61,0	0,05	-	0,2	-	0,3	1,6	0,2	-	0,2	8,4
CuZn38Pb2	CW608N	min.	60,0	-	-	-	-	-	1,6	-	Reste	-	8,4
CuZn38Pb2	CW608N	max.	61,0	0,05	-	0,2	-	0,3	2,5	0,2	-	0,2	8,4
CuZn38Pb4	CW609N	min.	57,0	-	-	-	-	-	3,5	-	Reste	-	8,4
CuZn38Pb4	CW609N	max.	59,0	0,05	-	0,3	-	0,3	4,2	0,3	-	0,2	8,4
CuZn39Pb0,5	CW610N	min.	59,0	-	-	-	-	-	0,2	-	Reste	-	8,4
CuZn39Pb0,5	CW610N	max.	60,5	0,05	-	0,2	-	0,3	0,8	0,2	-	0,2	8,4
CuZn39Pb1	CW611N	min.	59,0	-	-	-	-	-	0,8	-	Reste	-	8,4
CuZn39Pb1	CW611N	max.	60,0	0,05	-	0,2	-	0,3	1,6	0,2	-	0,2	8,4
CuZn39Pb2	CW612N	min.	59,0	-	-	-	-	-	1,6	-	Reste	-	8,4
CuZn39Pb2	CW612N	max.	60,0	0,05	-	0,3	-	0,3	2,5	0,3	-	0,2	8,4
CuZn39Pb3	CW614N	min.	57,0	-	-	-	-	-	2,5	-	Reste	-	8,4
CuZn39Pb3	CW614N	max.	59,0	0,05	-	0,3	-	0,3	3,5	0,3	-	0,2	8,4
CuZn40Pb2	CW617N	min.	57,0	-	-	-	-	-	1,6	-	Reste	-	8,4
CuZn40Pb2	CW617N	max.	59,0	0,05	-	0,3	-	0,3	2,5	0,3	-	0,2	8,4
CuZn43Pb2	CW623	min.	55,0	-	-	-	-	-	1,6	-	Reste	-	8,4
CuZn43Pb2	CW623	max.	57,0	0,05	-	0,3	-	0,3	3,0	0,3	-	0,2	8,4
CuZn36Pb2As	CW602N	min.	61	-	0,05	-	-	-	1,7	-	Reste	-	8,4
CuZn36Pb2As	CW602N	max.	63	0,05	0,15	0,1	0,1	0,3	2,8	0,1	-	0,2	8,4
CuZn39Pb2Sn	CW613N	min.	59	-	-	-	-	-	1,6	0,2	Reste	-	8,4
CuZn39Pb2Sn	CW613N	max.	60	0,1	-	0,4	-	0,3	2,5	0,5	-	0,2	8,4
CuZn40Pb2Al	CW618N	min.	57	0,05	-	-	-	-	1,6	-	Reste	-	8,3
CuZn40Pb2Al	CW618N	max.	59	0,5	-	0,3	-	0,3	3	0,3	-	0,2	8,3
CuZn40Pb2Sn	CW619N	min.	57	-	-	-	-	-	1,6	0,2	Reste	-	8,4
CuZn40Pb2Sn	CW619N	max.	59	0,1	-	0,4	-	0,3	2,5	0,5	-	0,2	8,4
CuZn41Pb1Al	CW620N	min.	57	0,05	-	-	-	-	0,8	-	Reste	-	8,3
CuZn41Pb1Al	CW620N	max.	59	0,5	-	0,3	-	0,3	1,6	0,3	-	0,2	8,3
CuZn42PbAl	CW621N	min.	57	0,05	-	-	-	-	0,2	-	Reste	-	8,3
CuZn42PbAl	CW621N	max.	59	0,5	-	0,3	-	0,3	0,8	0,3	-	0,2	8,3
CuZn43Pb1Al	CW622N	min.	55	0,05	-	-	-	-	0,8	-	Reste	-	8,3
CuZn43Pb1Al	CW622N	max.	57	0,5	-	0,3	-	0,3	1,6	0,3	-	0,2	8,3
CuZn43Pb2Al	CW624N	min.	55	0,05	-	-	-	-	1,6	-	Reste	-	8,4
CuZn43Pb2Al	CW624N	max.	57	0,5	-	0,3	-	0,3	3	0,3	-	0,2	8,4

ALLIAGES COMPLEXE de cuivre-zinc

Désignation de la matière		Composition en % (fraction massique)											Densité g/cm³
Symbolique	Numérique	Élément	Cu	Al	Fe	Mn	Ni	Pb	Si	Sn	Zn	Total des autres	approx.
CuZn35Ni3Mn2AlPb	CW710R	min.	58	0,3	-	1,5	2	0,2	-	-	Reste	-	8,3
CuZn35Ni3Mn2AlPb	CW710R	max.	60	1,3	0,5	2,5	3	0,8	0,1	0,5	-	0,3	8,3
CuZn36Sn1Pb	CW712R	min.	61	-	-	-	-	0,2	-	1	Reste	-	8,3
CuZn36Sn1Pb	CW712R	max.	63	-	0,1	-	0,2	0,6	-	1,5	-	0,2	8,3
CuZn37Mn3Al2PbSi	CW713R	min.	57	1,3	-	1,5	-	0,2	0,3	-	Reste	-	8,1
CuZn37Mn3Al2PbSi	CW713R	max.	59	2,3	1	3	1	0,8	1,3	0,4	-	0,3	8,1
CuZn37Pb1Sn1	CW714R	min.	59	-	-	-	-	0,4	-	0,5	Reste	-	8,4
CuZn37Pb1Sn1	CW714R	max.	61	-	0,1	-	0,3	1	-	1	-	0,2	8,4
CuZn39Mn1AlPbSi	CW718R	min.	57	0,3	-	0,8	-	0,2	0,2	-	Reste	-	8,2
CuZn39Mn1AlPbSi	CW718R	max.	59	1,3	0,5	1,8	0,5	0,8	0,8	0,5	-	0,3	8,2
CuZn39Sn1	CW719R	min.	59	-	-	-	-	-	-	0,5	Reste	-	8,4
CuZn39Sn1	CW719R	max.	61	-	0,1	-	0,2	0,2	-	1	-	0,2	8,4
CuZn40Mn1Pb1	CW720R	min.	57	-	-	0,5	-	1	-	-	Reste	-	8,3
CuZn40Mn1Pb1	CW720R	max.	59	0,2	0,3	1,5	0,6	2	0,1	0,3	-	0,3	8,3
CuZn40Mn1Pb1AlFeSn	CW721R	min.	57	0,3	0,2	0,8	-	0,8	-	0,2	Reste	-	8,3
CuZn40Mn1Pb1AlFeSn	CW721R	max.	59	1,3	1,2	1,8	0,3	1,6	-	1	-	0,3	8,3
CuZn40Mn1Pb1FeSn	CW722R	min.	56,5	-	0,2	0,8	-	0,8	-	0,2	Reste	-	8,3
CuZn40Mn1Pb1FeSn	CW722R	max.	58,5	0,1	1,2	1,8	0,3	1,6	-	1	-	0,3	8,3
CuZn40Mn2Fe1	CW723R	min.	56,5	-	0,5	1	-	-	-	-	Reste	-	8,3
CuZn40Mn2Fe1	CW723R	max.	58,5	0,1	1,5	2	0,6	0,5	0,1	0,3	-	0,4	8,3

Designations			Dimension nominale de la section droite			Résistance à la traction R_m N/mm² min.	Limite élastique conventionnelle à 0,2% R_p0.2 N/mm² approx.	Allongement A % approx.	Dureté
Matériau		État Métallurgique	Profil^a	Épaisseur de pletina Rectangulaire mm					HB min.	HV min.
Symbolique	Numérique	État Métallurgique	Profil^a	À partir de	Jusqu’à inclus				HB min.	HV min.
CuZn35Pb1 CuZn35Pb2 CuZn36Pb3 CuZn37Pb2	CW600N CW601N CW603N CW606N	M	Toutes	Toutes		Brut de fabrication

		R440	-	-	6	440	(300)	(10)	-	-
		H115	-	-	6	-	-	-	115	120
		R400	-	6	60	400	(180)	(25)	-	-
		H100	-	6	60	-	-	-	100	105

CuZn36Pb2As	CW602N	M	Toutes	Toutes		Brut de fabrication

		R350	-	-	6	350	(240)	(15)	-	-
		H110	-	-	6	-	-	-	110	115
		R280	-	6	60	280	(130)	(30)	-	-
		H080	-	6	60	-	-	-	80	85

CuZn38Pb1 CuZn38Pb2 CuZn39Pb0,5 CuZn39Pb1 CuZn39Pb2 CuZn39Pb2Sn	CW607N CW608N CW610N CW611N CW612N CW613N	M	Toutes	Toutes		Brut de fabrication

		R460	-	-	6	460	(320)	(8)	-	-
		H120	-	-	6	-	-	-	120	125
		R410	-	6	60	410	(190)	(20)	-	-
		H105	-	6	60	-	-	-	105	110

CuZn38Pb4 CuZn39Pb3 CuZn40Pb2 CuZn40Pb2Sn CuZn43Pb2	CW609N CW614N CW617N CW619N CW623N	M	Toutes	Toutes		Brut de fabrication

		R480	-	-	6	480	(330)	(5)	-	-
		H130	-	-	6	-	-	-	130	135
		R430	-	6	60	430	(200)	(15)	-	-
		H110	-	6	60	-	-	-	110	115

CuZn40Pb2Al CuZn41Pb1Al CuZn42PbAl CuZn43Pb1Al CuZn43Pb2Al	CW618N CW620N CW621N CW622N CW624N	M	Toutes	Toutes		Brut de fabrication

^a Pour ces profils, les caractéristiques mécaniques dépendront de la forme et des dimensions du profil, et elles seront définies entre le client et le fournisseur. . REMARQUE 1 - Les valeurs entre parenthèses sont inclues à titre indicatif. REMARQUE 2 - 1 N/mm2 est équivalent à 1 MPa.

LAITON SAND PLOMB

EN		DIN		ASTM	BS	JIS	SN
Symbolique	Numérique	Symbolique	Numérique	ASTM	BS	JIS	SN
CuZn5	CW500L	CuZn5	2.0220	C21000	-	C2100	CuZn5
CuZn10	CW501L	CuZn10	2.0230	C22000	CZ101	C2200	CuZn10
CuZn15	CW502L	CuZn15	2.0240	C23000	CZ102	C2300	CuZn15
CuZn20	CW503L	CuZn20	2.0250	C24000	CZ103	C2400	CuZn20
CuZn28	CW504L	CuZn28	2.0261	-	-	.	CuZn28
CuZn30	CW505L	CuZn30	2.0265	C26000	CZ106	C2600	CuZn30
CuZn33	CW506L	CuZn33	2.0280	C26800	CZ107	C2680	-
CuZn36	CW507L	CuZn36	2.0335	C27000	CZ108	C2700	CuZn36
CuZn37	CW508L	CuZn37	2.0321	C27200	CZ108	C2700	CuZn37
CuZn40	CW509L	CuZn40	2.0360	C28000	CZ109	C2800	CuZn40

LAITON PLOMB

EN		DIN		ASTM	BS	JIS	SN
Symbolique	Numérique	Symbolique	Numérique	ASTM	BS	JIS	SN
CuZn37Pb0,5	CW604N	CuZn37Pb0,5	2.0332	C33500	-	-	CuZn37Pb0,5
CuZn35Pb1	CW600N	CuZn36Pb1,5	2.0331	C34000	CZ118	C3501	CuZn36Pb1
CuZn35Pb2	CW601N	CuZn36Pb1,5	2.0331	C34200	CZ119	-	CuZn35Pb2
CuZn35Pb2	CW601N	CuZn36Pb1,5	2.0331	C34500	CZ131	-	CuZn35Pb2
CuZn37Pb1	CW605N	-	-	C35000	CZ131	C3501	-
CuZn37Pb2	CW606N	-	-	C35300	CZ131	C3601	CuZn37Pb2
CuZn36Pb2As	CW602N	-	-	C35330	CZ132	-	-
CuZN36Pb3	CW603N	2.0375	CuZn36Pb3	C36000	CZ124	C3601	CuZn36Pb3
CuZN36Pb3	CW603N	2.0375	CuZn36Pb3	C36000	CZ124	C3602	CuZn36Pb3
CuZn38Pb4	CW609N	-	-	-	CZ121/4	C3605	-
CuZn39Pb0,5	CW610N	CuZn39Pb0,5	2.0372	C36500	CZ123	-	CuZn39Pb0,5
CuZn38Pb1	CW607N	-	-	C37000	CZ129	C3501	CuZn38Pb1
CuZn38Pb2	CW608N	-	-	C37700	CZ128	-	CuZn38Pb2
CuZn39Pb2	CW612N	CuZn39Pb2	2.0380	C37700	CZ128	C3771	CuZn39Pb2
CuZn40Pb2	CW617N	CuZn40Pb2	2.0402	C37800	CZ120	C3603	CuZn40Pb2
CuZn40Pb2	CW617N	CuZn40Pb2	2.0402	C38000	CZ120	C3604	CuZn40Pb2
CuZn43Pb2Al	CW624N	CuZn44Pb2	2.0410	C38000	-	-	-
CuZn39Pb3	CW614N	CuZn39Pb3	2.0401	C38500	CZ121/3	C3603	CuZn39Pb3
CuZn39Pb3	CW614N	CuZn39Pb3	2.0401	C38500	CZ121/3	C3604	CuZn39Pb3
CuZn40Pb1Al	CW616N	-	-	-	-	-	CuZn40Pb1
CuZn42PbAl	CW621N	-	-	-	-	-	-
CuZn39Pb1	CW719R	CuZn38Sn1	3.0530	C46400	CZ133	-	CuZn38Sn1
CuZn31Si	CW708R	CuZn31Si	2.0490	-	-	-	-
CuZn37Mn3Al2PbSi	CW713R	CuZn40Al2	2.0550	C67410	CZ 135	-	CuZn40Al2
CuZn35Ni3Mn2AlPb	CW710R	CuZn35Ni	2.0540	-	-	-	-
CuZn40Mn1Pb1	CW720R	CuZn40Mn1Pb	2.0580	-	CZ136	-	CuZn40Mn1Pb1
CuZn40Mn2Fe1	CW723R	CuZn42Mn2	2.0572	-	-	-	CuZn42Mn2
CuZn20Al2As	CW702R	CuZn20Al2	2.0460	C68700	CZ110	C6870	-
