Tubo de aluminio

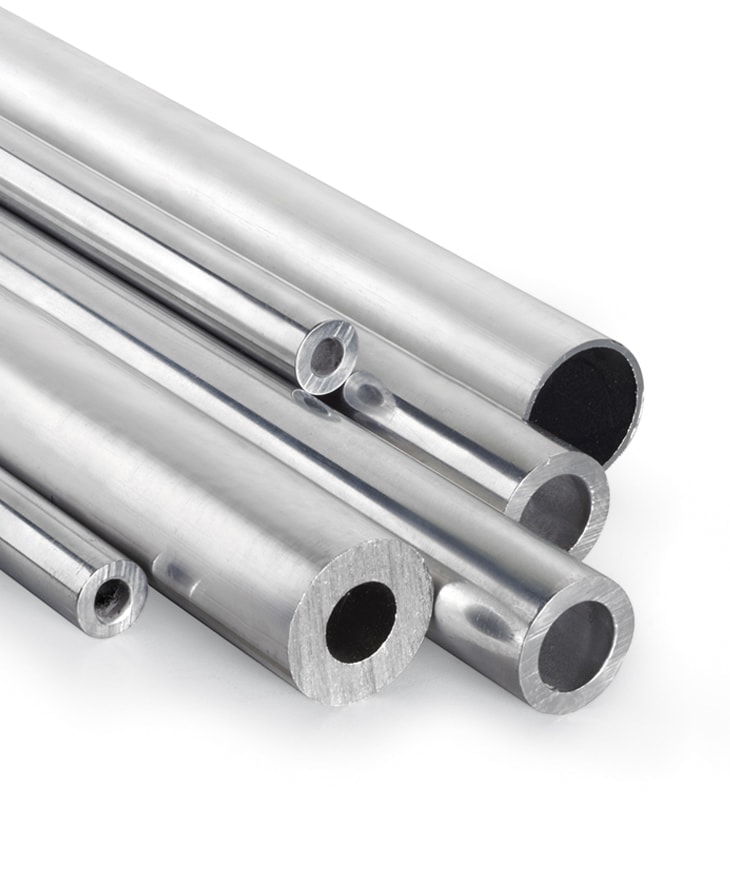

Tubo de aluminio (Al) extruido.
Posibilidad de suministro de tubos curvados y contraflechados.
Posibilidad de suministro de tubos curvados y contraflechados.
Formatos de suministro:
-
Redondo
Medidas:
Tubo de aluminio para aplicaciones eléctricas en subestaciones con medidas homologadas por Red Eléctrica de España (REE) para diámetros en mm: (250/228) – (200/184) – (150/134) – (120/104) – (100/88) – (63/47).
Largos sin soldadura de hasta 20 m.
Otras medidas disponibles bajo consulta comercial.
Largos sin soldadura de hasta 20 m.
Otras medidas disponibles bajo consulta comercial.
Ficha técnica
Selecciona las distintas categorías de información para generar una ficha en PDF personalizada.
Tubo de aluminio (Al) extruido.
- MEDIDAS HOMOLOGADAS POR RED ELÉCTRICA DE ESPAÑA (REE).Tubo de aluminio de diámetros (mm):(250/228) – (200/184) – (150/134) – (120/104) – (100/88) – (63/47)
Posibilidad de suministro hasta 20metros de largo sin soldadura.
Posibilidad de suministro de tubos curvados y contrafechados.
Denominación | Características físicas | Características eléctricas | Características estáticas | |||||
---|---|---|---|---|---|---|---|---|
Ø int / Ø ext | Ø ext. | Espesor | Sección | Peso | Intensidad adm. desde 65ºC (A) | Intensidad adm. desde 85ºC (A) | Momento inercia (cm4) | Momento de elasticidad (cm3) |
(mm) | (mm) | (mm2) | (g/m) | |||||
40/36 | 40 | 2 | 239 | 645 | 559 | 742 | 4,4 | 2,2 |
40/34 | 3 | 349 | 942 | 675 | 869 | 6,1 | 3,1 | |
40/32 | 4 | 452 | 1.221 | 770 | 1.014 | 7,6 | 3,8 | |
40/30 | 5 | 550 | 1.484 | 821 | 1.111 | 8,8 | 4,4 | |
40/28 | 6 | 641 | 1.730 | 869 | 1.208 | 9,7 | 4,9 | |
45/40 | 45 | 3 | 334 | 901 | 569 | 752 | 7,56 | 3,36 |
50/44 | 50 | 3 | 443 | 1.196 | 773 | 1.063 | 12,5 | 5 |
50/42 | 4 | 578 | 1.561 | 918 | 1.208 | 15,7 | 6,3 | |
50/40 | 5 | 707 | 1.909 | 1.014 | 1.353 | 18,5 | 7,4 | |
50/38 | 6 | 829 | 2.239 | 1.111 | 1.449 | 20,8 | 8,3 | |
50/34 | 8 | 1.056 | 2.850 | 1.256 | 1.642 | 24,6 | 9,8 | |
50/30 | 10 | 1.257 | 3.393 | 1.353 | 1.787 | 27,2 | 10,9 | |
60/50 | 60 | 5 | 864 | 2.333 | 1.024 | 1.354 | 32,93 | 10,98 |
63/57 | 63 | 3 | 565 | 1.527 | 966 | 1.304 | 26 | 8,2 |
63/55 | 4 | 741 | 2.002 | 1.111 | 1.497 | 33 | 10,5 | |
63/53 | 5 | 911 | 2.460 | 1.256 | 1.642 | 39,3 | 12,5 | |
63/51 | 6 | 1.074 | 2.901 | 1.353 | 1.787 | 44,9 | 14,3 | |
63/47 | 8 | 1.382 | 3.732 | 1.546 | 2.077 | 54,4 | 17,3 | |
68/60 | 68 | 4 | 804 | 2.171 | 1.038 | 1.371 | 41,34 | 12,16 |
70/60 | 70 | 5 | 1.021 | 2.757 | 1.182 | 1.563 | 54,24 | 15,5 |
80/74 | 80 | 3 | 726 | 1.959 | 1.208 | 1.594 | 54,9 | 13,7 |
80/72 | 4 | 955 | 2.579 | 1.353 | 1.836 | 70,4 | 17,6 | |
80/70 | 5 | 1.178 | 3.181 | 1.497 | 2.077 | 84,8 | 21,2 | |
80/68 | 6 | 1.395 | 3.766 | 1.642 | 2.222 | 97,9 | 24,5 | |
80/64 | 8 | 1.810 | 4.886 | 1.884 | 2.560 | 121 | 30,2 | |
80/60 | 10 | 2.199 | 5.938 | 2.077 | 2.802 | 140 | 35 | |
90/80 | 90 | 5 | 1.335 | 3.605 | 1.491 | 1.971 | 121 | 26,89 |
100/94 | 100 | 3 | 914 | 2.468 | 1.449 | 1.932 | 110 | 21,9 |
100/92 | 4 | 1.206 | 3.257 | 1.642 | 2.222 | 142 | 28,4 | |
100/90 | 5 | 1.492 | 4.029 | 1.836 | 2.512 | 172 | 34,4 | |
100/88 | 6 | 1.772 | 4.784 | 1.980 | 2.705 | 200 | 40 | |
100/84 | 8 | 2.312 | 6.243 | 2.270 | 3.140 | 251 | 50,2 | |
110/100 | 110 | 5 | 1.649 | 4.453 | 1.792 | 2.369 | 227,81 | 41,42 |
120/112 | 120 | 4 | 1.458 | 3.936 | 1.932 | 2.608 | 250 | 41,7 |
120/110 | 5 | 1.806 | 4.877 | 2.125 | 2.947 | 305 | 50,8 | |
120/108 | 6 | 2.149 | 5.802 | 2.319 | 3.188 | 357 | 59,4 | |
120/104 | 8 | 2.815 | 7.600 | 2.657 | 3.671 | 452 | 75,3 | |
120/100 | 10 | 3.456 | 9.331 | 2.995 | 4.058 | 537 | 89,5 | |
150/136 | 150 | 7 | 3.145 | 8.491 | 2.793 | 3.692 | 805,76 | 107,43 |
150/134 | 8 | 3.569 | 9.636 | 2.976 | 3.933 | 902,38 | 120,32 | |
150/125 | 13 | 5.400 | 14.579 | 3.660 | 4.838 | 1.286,63 | 171,55 | |
160/152 | 160 | 4 | 1.960 | 5.293 | 2.464 | 3.381 | 608 | 76 |
160/150 | 5 | 2.435 | 6.574 | 2.705 | 3.768 | 746 | 93,2 | |
160/148 | 6 | 2.903 | 7.838 | 2.995 | 4.106 | 878 | 110 | |
160/144 | 8 | 3.820 | 10.314 | 3.430 | 4.734 | 1.127,00 | 141 | |
160/140 | 10 | 4.712 | 12.723 | 3.816 | 5.217 | 1.356,00 | 170 | |
200/190 | 200 | 5 | 3.063 | 8.270 | 3.285 | 4.589 | 1.484,00 | 148 |
200/188 | 6 | 3.657 | 9.873 | 3.575 | 4.927 | 1.754,00 | 175 | |
200/184 | 8 | 4.825 | 13.029 | 4.154 | 5.700 | 2.269,00 | 227 | |
200/180 | 10 | 5.969 | 16.116 | 4.589 | 6.376 | 2.751,00 | 275 | |
200/176 | 12 | 7.087 | 19.136 | 5.024 | 6.956 | 3.202,00 | 320 | |
250/240 | 250 | 5 | 3.848 | 10.391 | 3.961 | 5.507 | 2.942,00 | 235 |
250/238 | 6 | 4.599 | 12.418 | 4.347 | 6.086 | 3.489,00 | 279 | |
250/234 | 8 | 6.082 | 16.422 | 4.927 | 6.956 | 4.540,00 | 363 | |
250/230 | 10 | 7.540 | 20.358 | 5.507 | 7.729 | 5.539,00 | 443 | |
250/226 | 12 | 8.972 | 24.225 | 5.990 | 8.502 | 6.487,00 | 519 |
NOTA – Valores calculados en función de PROPIEDADES ELÉCTRICAS Y MECÁNICAS de la Tabla 2
Denominación | Características físicas | Características eléctricas | Características estáticas | |||||
---|---|---|---|---|---|---|---|---|
Ø int / Ø ext | Ø ext. | Espesor | Sección | Peso | Intensidad adm. desde 65ºC (A) | Intensidad adm. desde 85ºC (A) | Momento inercia (cm4) | Momento de elasticidad (cm3) |
(mm) | (mm) | (mm2) | (g/m) | |||||
40/36 | 40 | 2 | 239 | 645 | 579 | 768 | 4,4 | 2,2 |
40/34 | 3 | 349 | 942 | 699 | 900 | 6,1 | 3,1 | |
40/32 | 4 | 452 | 1.221 | 797 | 1.050 | 7,6 | 3,8 | |
40/30 | 5 | 550 | 1.484 | 850 | 1.150 | 8,8 | 4,4 | |
40/28 | 6 | 641 | 1.730 | 900 | 1.250 | 9,7 | 4,9 | |
45/40 | 45 | 3 | 334 | 901 | 589 | 779 | 7,56 | 3,36 |
50/44 | 50 | 3 | 443 | 1.196 | 800 | 1.100 | 12,5 | 5 |
50/42 | 4 | 578 | 1.561 | 950 | 1.250 | 15,7 | 6,3 | |
50/40 | 5 | 707 | 1.909 | 1.050 | 1.400 | 18,5 | 7,4 | |
50/38 | 6 | 829 | 2.239 | 1.150 | 1.500 | 20,8 | 8,3 | |
50/34 | 8 | 1.056 | 2.850 | 1.300 | 1.700 | 24,6 | 9,8 | |
50/30 | 10 | 1.257 | 3.393 | 1.400 | 1.850 | 27,2 | 10,9 | |
60/50 | 60 | 5 | 864 | 2.333 | 1.060 | 1.401 | 32,93 | 10,98 |
63/57 | 63 | 3 | 565 | 1.527 | 1.000 | 1.350 | 26 | 8,2 |
63/55 | 4 | 741 | 2.002 | 1.150 | 1.550 | 33 | 10,5 | |
63/53 | 5 | 911 | 2.460 | 1.300 | 1.700 | 39,3 | 12,5 | |
63/51 | 6 | 1.074 | 2.901 | 1.400 | 1.850 | 44,9 | 14,3 | |
63/47 | 8 | 1.382 | 3.732 | 1.600 | 2.150 | 54,4 | 17,3 | |
68/60 | 68 | 4 | 804 | 2.171 | 1.074 | 1.420 | 41,34 | 12,16 |
70/60 | 70 | 5 | 1.021 | 2.757 | 1.224 | 1.618 | 54,24 | 15,5 |
80/74 | 80 | 3 | 726 | 1.959 | 1.250 | 1.650 | 54,9 | 13,7 |
80/72 | 4 | 955 | 2.579 | 1.400 | 1.900 | 70,4 | 17,6 | |
80/70 | 5 | 1.178 | 3.181 | 1.550 | 2.150 | 84,8 | 21,2 | |
80/68 | 6 | 1.395 | 3.766 | 1.700 | 2.300 | 97,9 | 24,5 | |
80/64 | 8 | 1.810 | 4.886 | 1.950 | 2.650 | 121 | 30,2 | |
80/60 | 10 | 2.199 | 5.938 | 2.150 | 2.900 | 140 | 35 | |
90/80 | 90 | 5 | 1.335 | 3.605 | 1.544 | 2.040 | 121 | 26,89 |
100/94 | 100 | 3 | 914 | 2.468 | 1.500 | 2.000 | 110 | 21,9 |
100/92 | 4 | 1.206 | 3.257 | 1.700 | 2.300 | 142 | 28,4 | |
100/90 | 5 | 1.492 | 4.029 | 1.900 | 2.600 | 172 | 34,4 | |
100/88 | 6 | 1.772 | 4.784 | 2.050 | 2.800 | 200 | 40 | |
100/84 | 8 | 2.312 | 6.243 | 2.350 | 3.250 | 251 | 50,2 | |
110/100 | 110 | 5 | 1.649 | 4.453 | 1.855 | 2.452 | 227,81 | 41,42 |
120/112 | 120 | 4 | 1.458 | 3.936 | 2.000 | 2.700 | 250 | 41,7 |
120/110 | 5 | 1.806 | 4.877 | 2.200 | 3.050 | 305 | 50,8 | |
120/108 | 6 | 2.149 | 5.802 | 2.400 | 3.300 | 357 | 59,4 | |
120/104 | 8 | 2.815 | 7.600 | 2.750 | 3.800 | 452 | 75,3 | |
120/100 | 10 | 3.456 | 9.331 | 3.100 | 4.200 | 537 | 89,5 | |
150/136 | 150 | 7 | 3.145 | 8.491 | 2.891 | 3.822 | 805,76 | 107,43 |
150/134 | 8 | 3.569 | 9.636 | 3.080 | 4.071 | 902,38 | 120,32 | |
150/125 | 13 | 5.400 | 14.579 | 3.789 | 5.008 | 1.286,63 | 171,55 | |
160/152 | 160 | 4 | 1.960 | 5.293 | 2.550 | 3.500 | 608 | 76 |
160/150 | 5 | 2.435 | 6.574 | 2.800 | 3.900 | 746 | 93,2 | |
160/148 | 6 | 2.903 | 7.838 | 3.100 | 4.250 | 878 | 110 | |
160/144 | 8 | 3.820 | 10.314 | 3.550 | 4.900 | 1.127,00 | 141 | |
160/140 | 10 | 4.712 | 12.723 | 3.950 | 5.400 | 1.356,00 | 170 | |
200/190 | 200 | 5 | 3.063 | 8.270 | 3.400 | 4.750 | 1.484,00 | 148 |
200/188 | 6 | 3.657 | 9.873 | 3.700 | 5.100 | 1.754,00 | 175 | |
200/184 | 8 | 4.825 | 13.029 | 4.300 | 5.900 | 2.269,00 | 227 | |
200/180 | 10 | 5.969 | 16.116 | 4.750 | 6.600 | 2.751,00 | 275 | |
200/176 | 12 | 7.087 | 19.136 | 5.200 | 7.200 | 3.202,00 | 320 | |
250/240 | 250 | 5 | 3.848 | 10.391 | 4.100 | 5.700 | 2.942,00 | 235 |
250/238 | 6 | 4.599 | 12.418 | 4.500 | 6.300 | 3.489,00 | 279 | |
250/234 | 8 | 6.082 | 16.422 | 5.100 | 7.200 | 4.540,00 | 363 | |
250/230 | 10 | 7.540 | 20.358 | 5.700 | 8.000 | 5.539,00 | 443 | |
250/226 | 12 | 8.972 | 24.225 | 6.200 | 8.800 | 6.487,00 | 519 |
Aleación | Elementos químicos | Otros elementos | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | B | Cada uno | Total | |
6063 | 0,2-0,6 | 0,35 | 0,1 | 0,1 | 0,45-0,90 | 0,1 | 0,1 | 0,1 | – | 0,05 | 0,15 |
6101-B | 0,3-0,70 | 0,5 | 0,1 | 0,03 | 0,35-0,80 | 0,03 | 0,1 | – | 0,06 | 0,03 | 0,1 |
Denominación | Características físicas | Flechas máx. debido a propio peso con 2 apoyos (cm) | ||||||
---|---|---|---|---|---|---|---|---|
Distancia entre soportes (m) | ||||||||
Ø int / Ø ext | Ø ext | Espesor (mm) | 6 | 8 | 10 | 12 | 14 | 20 |
40/36 | 40 | 2 | ||||||
40/34 | 3 | 3,6 | ||||||
40/32 | 4 | 3,8 | ||||||
40/30 | 5 | 4 | 12,7 | |||||
40/28 | 6 | 4,2 | 13,3 | |||||
45/40 | 45 | 3 | 8,9 | 21,8 | ||||
50/44 | 50 | 3 | 2,3 | 7,1 | ||||
50/42 | 4 | 2,4 | 7,4 | |||||
50/40 | 5 | 2,4 | 7,7 | |||||
50/38 | 6 | 2,5 | 8 | 19,6 | ||||
50/34 | 8 | 2,7 | 8,7 | 21,2 | ||||
50/30 | 10 | 2,9 | 9,3 | 22,8 | ||||
60/50 | 60 | 5 | 1,7 | 5,3 | 12,9 | |||
63/57 | 63 | 3 | 1,4 | 4,4 | ||||
63/55 | 4 | 1,4 | 4,5 | 11,1 | ||||
63/53 | 5 | 1,5 | 4,7 | 11,4 | ||||
63/51 | 6 | 1,5 | 4,8 | 11,8 | ||||
63/47 | 8 | 1,6 | 5,1 | 12,5 | 26 | |||
68/60 | 68 | 4 | 1,2 | 3,9 | 9,6 | 19,9 | ||
70/60 | 70 | 5 | 1,2 | 3,8 | 9,3 | 19,2 | ||
80/74 | 80 | 3 | 0,8 | 2,7 | 6,5 | |||
80/72 | 4 | 0,9 | 2,7 | 6,7 | 13,9 | |||
80/70 | 5 | 0,9 | 2,8 | 6,8 | 14,2 | |||
80/68 | 6 | 0,9 | 2,9 | 7 | 14,6 | 27 | ||
80/64 | 8 | 1 | 3 | 7,4 | 15,3 | 28,3 | ||
80/60 | 10 | 1 | 3,2 | 7,7 | 16 | 29,7 | ||
90/80 | 90 | 5 | 0,7 | 2,2 | 5,4 | 11,3 | 20,9 | |
100/94 | 100 | 3 | 0,5 | 1,7 | 4,1 | 8,5 | ||
100/92 | 4 | 0,5 | 1,7 | 4,2 | 8,7 | 16,1 | ||
100/90 | 5 | 0,6 | 1,8 | 4,3 | 8,9 | 16,4 | ||
100/88 | 6 | 0,6 | 1,8 | 4,4 | 9 | 16,8 | ||
100/84 | 8 | 0,6 | 1,9 | 4,5 | 9,4 | 17,4 | ||
110/100 | 110 | 5 | 0,5 | 1,5 | 3,6 | 7,4 | 13,7 | |
120/112 | 120 | 4 | 0,4 | 1,2 | 2,9 | 6 | 11 | |
120/110 | 5 | 0,4 | 1,2 | 2,9 | 6,1 | 11,2 | ||
120/108 | 6 | 0,4 | 1,2 | 3 | 6,2 | 11,4 | ||
120/104 | 8 | 0,4 | 1,3 | 3,1 | 6,4 | 11,8 | ||
120/100 | 10 | 0,4 | 1,3 | 3,2 | 6,6 | 12,2 | 50,7 | |
150/136 | 150 | 7 | 0,2 | 0,8 | 1,9 | 4 | 7,4 | 30,8 |
150/134 | 8 | 0,3 | 0,8 | 1,9 | 4 | 7,5 | 31,2 | |
150/125 | 13 | 0,3 | 0,8 | 2,1 | 4,3 | 7,9 | 33,1 | |
160/152 | 160 | 4 | 0,2 | 0,7 | 1,6 | 3,3 | 6,1 | 25,4 |
160/150 | 5 | 0,2 | 0,7 | 1,6 | 3,3 | 6,2 | 25,7 | |
160/148 | 6 | 0,2 | 0,7 | 1,6 | 3,4 | 6,3 | 26,1 | |
160/144 | 8 | 0,2 | 0,7 | 1,7 | 3,5 | 6,4 | 26,7 | |
160/140 | 10 | 0,2 | 0,7 | 1,7 | 3,6 | 6,6 | 27,4 | |
200/190 | 200 | 5 | 0,1 | 0,4 | 1 | 2,1 | 3,9 | 16,3 |
200/188 | 6 | 0,1 | 0,4 | 1 | 2,1 | 3,9 | 16,4 | |
200/184 | 8 | 0,1 | 0,4 | 1 | 2,2 | 4 | 16,8 | |
200/180 | 10 | 0,1 | 0,4 | 1,1 | 2,2 | 4,1 | 17,1 | |
200/176 | 12 | 0,1 | 0,4 | 1,1 | 2,3 | 4,2 | 17,4 | |
250/240 | 250 | 5 | < 0,1 | 0,3 | 0,6 | 1,3 | 2,5 | 10,3 |
250/238 | 6 | < 0,1 | 0,3 | 0,6 | 1,3 | 2,5 | 10,4 | |
250/234 | 8 | < 0,1 | 0,3 | 0,7 | 1,4 | 2,5 | 10,6 | |
250/230 | 10 | < 0,1 | 0,3 | 0,7 | 1,4 | 2,6 | 10,7 | |
250/226 | 12 | < 0,1 | 0,3 | 0,7 | 1,4 | 2,6 | 10,9 |
NOTA – Para recomendaciones de CONTRAFLECHADO, contactar con INTERNATIONAL BRONMETAL, S.A
Propiedades (Valores estándar) | Aleación y temple | |
---|---|---|
6063-T6 | 6101-T6 | |
Conductividad térmica (W/m·K) | 201 | 218 |
Conductividad eléctrica a 20ºC: (% IACS) | 53 | 57 (mín. 55) |
Resistividad eléctrica a 20ºC: (µΩ·m) | 0,0325 | 0,0308 |
Coeficiente de temperatura de resistencia eléctrica a 20ºC: (K-1) | 0,0035 | 0,0037 |
Propiedades físicas | Calidad |
---|---|
Resistencia a la corrosión | Muy buena |
Resistencia en cortocircuito | Buena |
Capacidad de soldabilidad | Buena |
Capacidad de conformabilidad | Buena |
Aptitud para el anodizado | Muy buena |
Capacidad de maquinabilidad | Buena |
Diámetros tubo | Tramo recto | Radio de curvado mínimo |
---|---|---|
200/184 mm | 700 mm | 900 mm |
150/134 mm | 700 mm | 800 mm |
120/104 mm | 600 mm | 700 mm |
100/88 mm | 600 mm | 500 mm |
63/47 mm | 350 mm | 400 mm |
International Bronmetal, S.A. ofrece la posibilidad suministro tubos curvados y contraflechados. |
Selecciona alguna de las opciones anteriores antes de descargar la ficha personalizada
Valor Aluminio
10/10/2022
Valor anterior
07/10/2022
2.344,95 €/Ton
2.390,48 €/Ton
Descarga de Documentación
Título
Otros idiomas
Tipo
Creado
Tipo
Características mecánicas
Creado
06/05/2020
